ad画图时原理图导入pcb网络问题

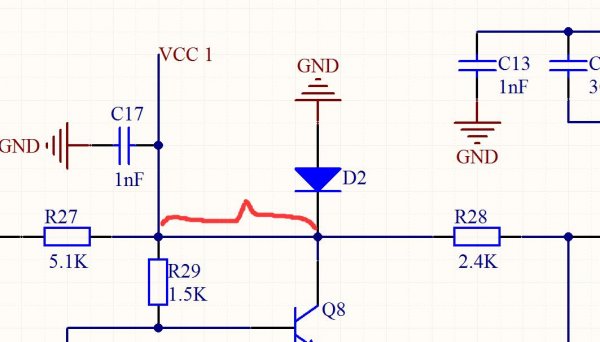

原理图上红线标注那一段看着连上了，单导入pcb没有网络，删掉重连就好了，这是为什么

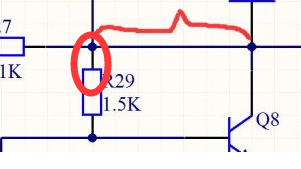

这是没连上吧，为什么，平时连线需要注意什么呢

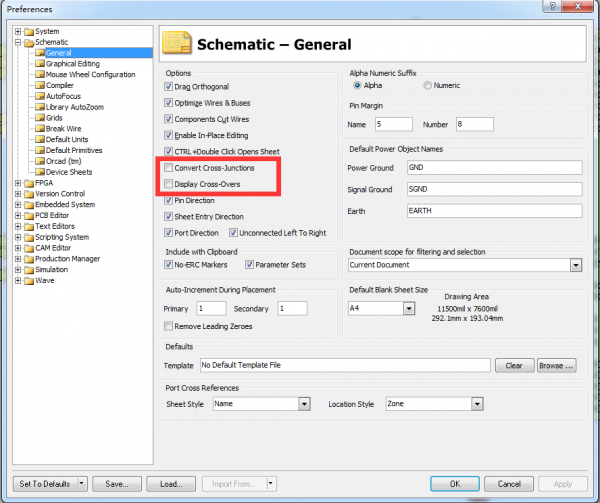

尽量不要在引脚的地方直接连接cross junction，你可以试试下面这个设置，看看效果

把画好的原理图导入pcb后，只要在原理图有的元件上布线就显示绿色的错误，但是自己放两个焊盘布线就没有错，反正就是有白色细线的连接关系就会出现错误，然后我找了ad软件自带的pcb板例子也出现了这种错误，请问各位大神这是怎么回事？

独立发份帖子来问吧？在别人的帖子下跟帖的问题不容易被大家看到哦

还有，可以的话，截图上来给大家看看情况。详细说明下你是如何操作的。这样对快速的找到解决方法都有帮助。

好奇怪啊，我就是觉得以后画图遇到这样问题就不好排查，等板子做出来就麻烦了

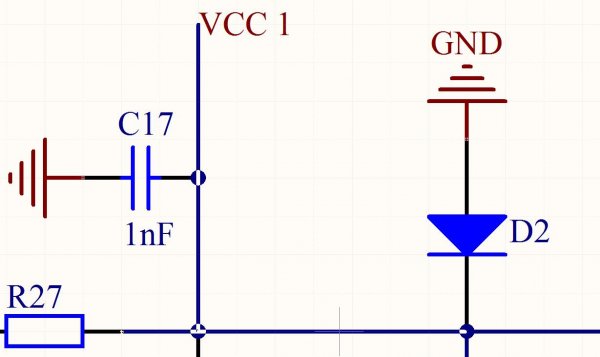

一般不将网络直接连到引脚上

规则设置
