请问mtk 6577 接CPU屏是该接NLD还是该接DPIPIN

手里的原理图是接RGB屏的。现在要改成CPU屏。屏是RGB666的。看文档上说，屏的DB[15：0]可以接NLD，也可以接DPIPIN。我看6577的手册，NLD是接nand flash的，DPIPIN是接RGB的。请问到底该接NLD还是接DPIPIN呢?接哪种更方便呢?

这个注意一下CS这些东西，你看看就明白了。

就是搞不明白啊！新手，详细说一下吧。CS啥的都懂

分组管理的，如果用DPI哪么就全部用DPI的PIN。
包括CS，还有RD，WR
如果用NLD，哪么CS RD WR就用现在你原理图上的CS.RD WR.

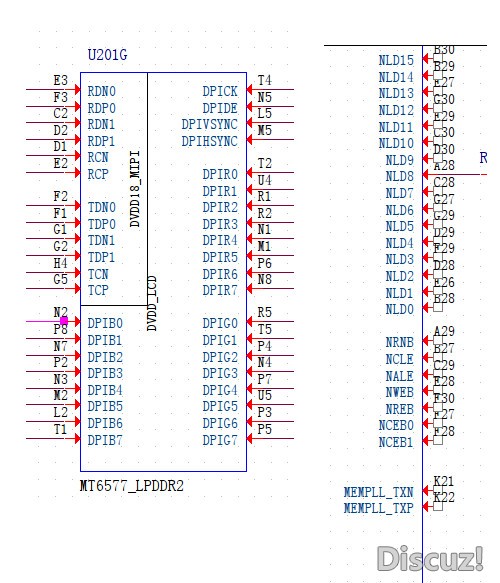

你最好给我一个原理图的图片，我帮你指出来。
上班很忙的。
要么你就等晚上我回去帮你具体回复。

我看不出来……麻烦你帮我看看吧

贴出基带部分。
这只是屏的部分。

你们硬件有没有看design notice
这上面都有说明的，

找一下这论坛中，有一个图片，是说这些PIN的接法的，我刚找了很久没有找到。

不是6577的。文档似乎不全…………不是第一手资料

MT6577与MT6515 MT6575的资料是一样的。
