请教一个过阻尼与欠阻尼的问题

近日看信号传输与反射,遇到一个问题有点想不通,恳请各位大虾指教,先在此谢过.

欠阻尼：如果负载阻抗大于传输线的特性阻抗，那么负载端多余的能量就会反射回源端，由于负载端没有吸收全部能量，故称这种情况为欠阻尼。

过阻尼：如果负载阻抗小于传输线的特性阻抗，负载消耗比当前源端提供的能量更多的能量，故通过反射来通知源端输送更多的能量，这种情况称为过阻尼。

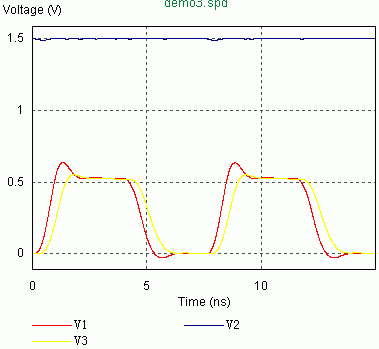

既然在欠阻尼的情况下，会有多余能量反射回源端，体现在仿真上就应该是：源端信号边沿变陡或出现过冲呀，可是在传输线阻抗70欧、负载阻抗100欧时得到的波形是(第一个图)

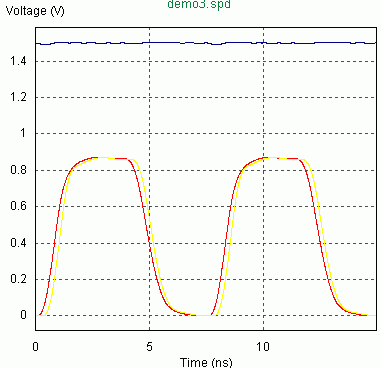

在同样条件下，负载阻抗改为50欧（过阻尼），仿真波形是(第二个图)：

实际波形好像与过阻尼、欠阻尼的定义不符?

还要考虑源端的阻抗匹配情况。不过我看你的波形好象没问题啊！

我是指两个图对应的情况好像不对，欠阻尼时应该有过冲（因为有多余的能量被反射），过阻尼时波形边沿应该迟缓。

小编的问题好啊，小弟也是有一样的疑惑，顶下先，看哪位大虾能指点一下。

反射系数ρ=(ZL-Z0)/(ZL+Z0)

欠阻尼时负载阻抗大于传输线的特性阻抗，ρ为正小数，与原电压同相，故电压会比原来的电压值大，表现为过冲。下图是我根据小编给出的条件用Hyl得到的仿真波形，RL=100ohm

过阻尼时负载阻抗小于传输线的特性阻抗，ρ为负小数，与原电压反相，故电压会比原来的电压值略小。下图是我根据小编给出的条件用Hyl得到的仿真波形，RL=50ohm

红线为驱动端，黄线为接收端

晕，不知道怎么贴图，谁帮帮忙，我发给你

可否把仿真的Topology圖貼上來看看.

以下是引用dean在2004-9-14 14:25:03的发言：

晕，不知道怎么贴图，谁帮帮忙，我发给你

http://www.pcbbbs.com/viewthread.php?tid=37653

这个贴子是说如何贴图的

可惜沒有圖。！
