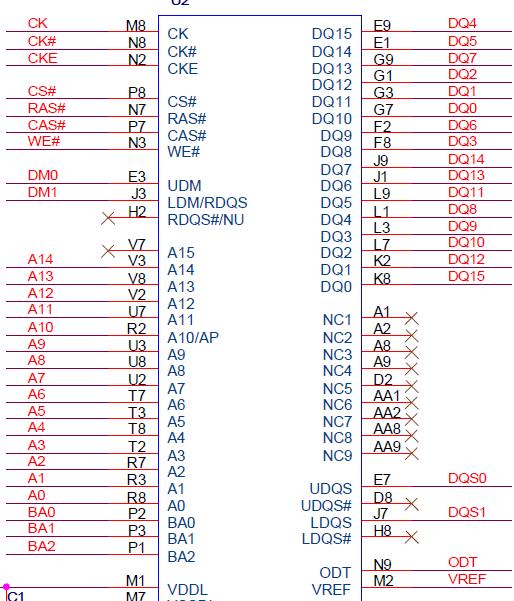

看看这个DDR的连接图。

和一个朋友讨论了一下。他的意思是：DDR芯片与CPU直接的数据线必须严格对应。但是我在查资料的时候发现了，这个图，棋数据线是乱连的。

哪位朋友解释一下。谢谢了

这个图是一个公司成熟产品的DDR接口图

这样。也对的啊。

数据线分每8位为一组信号，在一组内可以互相交换，但是组内的8根信号在PCB中走线等长，一组与另一组也可以互换，但要确保相关的控制线也要同时交换。

很少这样连的，不过是可以这样连的。
这样连接后，需要软件进行转换。

需软硬件接合.

4楼正解，

这相当于一16个位放在16个盒子里，顺序怎么放没关系，只要存与取一样顺序即可。这里连接，软件上应该是不能按字节存取的，否则会出错。

就像储藏盒，重新编个号，没有问题。

看到这样的帖子
受教了

这个连接是对的,MPC的总线方式是大端模式,要用以上连接法

这样子做会不会带来不稳定什么的问题?软件处理麻烦么?这种做法常见么?

需要改软件吗?

学习了谢谢学习了谢谢学习了谢学习了谢谢谢

数据线倒了没关系，数据不会错

需要软件进行转换

字节组内数据线可交换.
字节间交换也行,但关联的DQS /DQS   DQM需跟随交换.
DDR的控制命令跟其地址线有关,跟数据线无关.

同意 4楼，需要软硬结合！

学习了学习了学习了

调整一下，好布线吧

需软硬件接合.

4楼，20楼，经典回答。

谁说要软件结合的?
举个例子：假如你们公司组织出去旅游，按每11个人一组编制，每组有八个成员+2个助理+1个组长，每组都要编号，第一组成员编号为DQ0~DQ7，两位助理为编号为DQS0+/-，组长编号为DQM0，第二组成员编号为DQ8~DQ15，两位助理为编号为DQS1+/-，组长编号为DQM1，以此类推。出去时各组成员分别坐不同的车，组长和助理固定坐前排位置，其它成员可以按座号和自己的编号一一对应入座，也可以打乱顺序，但每个人都有座位。假如你们都不喜欢这部车，那么你们可以跟其它组商量换车，但整体换，不能个别成员换，否则，组长和助理就没法跨车管理到那个人了。到了目的地下车后，公司领导要清点人数，按组按编号开始清点，每个人还是原来的编号，组还是原来的组，管你哪一组是坐哪一部车来的，管你在车上是对号入座还是胡乱坐来的呢

楼上讲太好了~印象深刻啊！

4楼说的是对滴~~

菜鸟不懂啊，能否详细解释一下?

感谢如此形象的解释！

这样做是为了方便走线吧  数据应该没问题的 这样写进去 这样读出来 没什么问题
