10g差分100oh阻抗连续的问题
时间:10-02
整理:3721RD
点击:

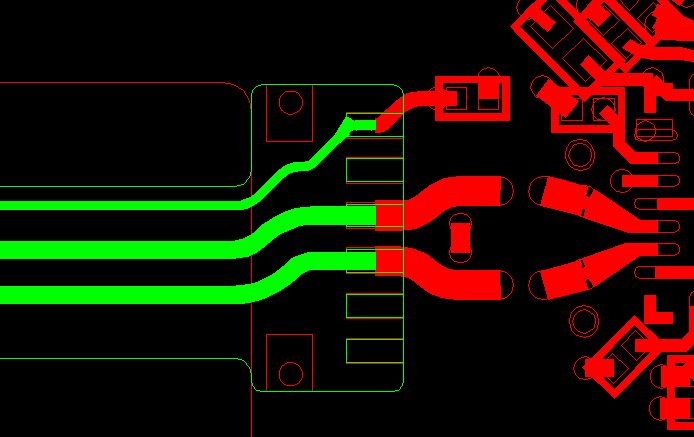

绿色的是一块板差分100ohm,红色是一块板做的是单端50ohm。
2块通过焊盘焊接一起。
我算了下绿色线的单端阻抗是56ohm,
就阻抗的连续来说 红色的线是做单端50还是56呢?
学习了!
请问这种阻抗是如何计算的,谢谢
