designer时域仿真问题

时间:10-02 整理:3721RD 点击:
我从hfss中导出了s2p文件,然后想用designer中的system设计进行时域仿真,得出眼图。

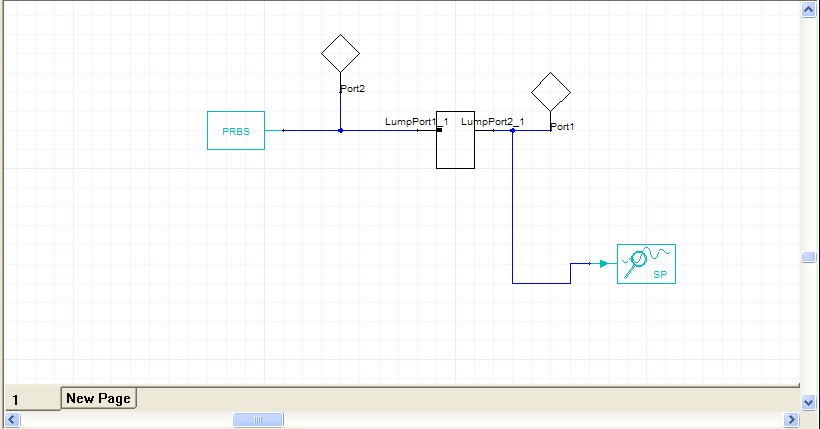

我的原理图是这样的:

然后我通过导入不同的端口模型,分别求出他们的眼图:

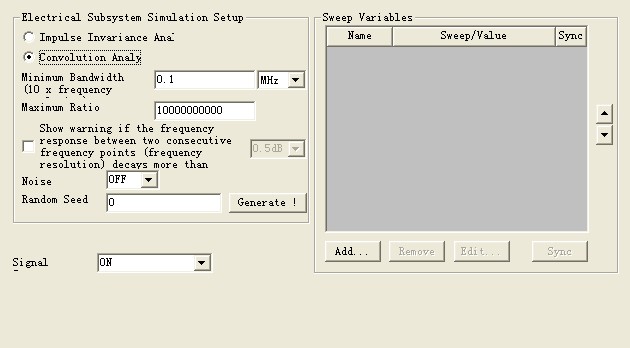

这个是我的分析设置和prbs设置:

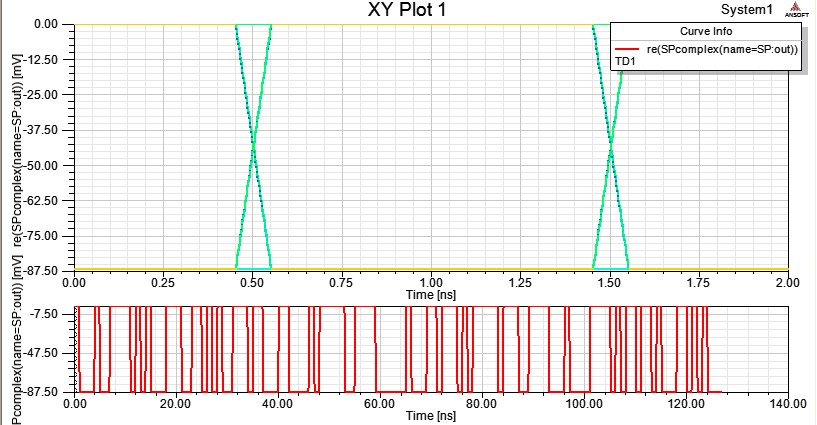

我想问一下:为什么我的眼图如此规则?都没有电压波动?是不是我的原理图有错误?
我想问一下:为什么我的眼图如此规则?都没有电压波动?是不是我的原理图有错误?
顺便问一下:这种导入snp文件求出其眼图的这种仿真用system设计好还是nexxim电路设计好?

为何没人理我?真心求助啊

对Designer不熟,论坛上的老人有一些已经不常来了。
不妨去找一些系统的Desinger培训资料按照案例先学习一下。

问题已解决,,谢谢小编,关注!
