SMA/SMB connection 是什么意思？

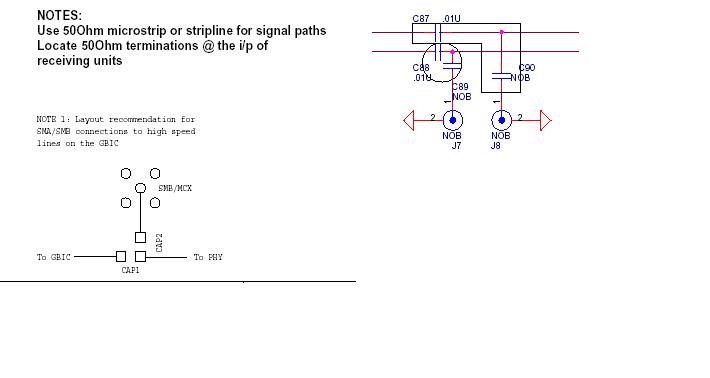

我在做一块千兆线路的板子，在推荐线路的NOTE里有“layout recommendation for SMA/SMB connections to high speed lines on the GBIC"这么一句，这里SMA/SMB connection 是什么意思?
从线路图中看SMA/SMB connection 好象是一个什么连接器件，既图中J7、J8，位于电容和GND之间，而且标注NOB，似乎又是不用放置的意思?

希望哪位大虾可速速告之！多谢多谢！

SMA是射频中用的最多的连接器，SMB也是一种，另外还有SMC, N TYPE etc.，上图中的五个孔，中间一个，周围四个的就是其封装！

看到板子的时候就会注意到了。射频的connector都是金色的。呵呵

多谢各位大虾！
有点明白了，继续了解ing……

是不是类似微同轴头的连接器件呀

yes

学习

谁可以继续解释SMB SMC...? 期待中。

用于测试的，封装形状就是五个孔。

这个一般是调试用的同轴头呀。推荐线路一般都有N多调试头，呵呵。个人不喜欢这些调试头，总是会对信号有些影响。实在要看信号，还不如用一个有源的差分探头来得方便。

sma是插拔的smb是用旋轉的

你这不对吧，SMA是外部螺纹的，SMB推入锁紧的，SMC是推入旋转（内部螺纹）

学习 提高！

都研究得这么仔细，但是我可只知道无论SM*，她反正是一种铜铀头来着

学习了·~
