手机的usb 布线竟然是不对称的(更新附图)

今天在一堆报废的手机PCB中发现了奇怪的事情

手机USB JACK引出了的D+,D-线宽竟然是明显的不一样

这手机还是国际大品牌的啊

不知道那位高手看过这样的情况?或者能解释下情况

看来本论坛没人画过手机板的

开什么玩笑，没走过手机板的有，没画过USB的应该没有。

贴张图来看看，是否你弄错了呢?

usb信号是差分信号,我们一般不会冒那险,但这只是理想状态,之所以走差分线只是为他们之间信号的补偿,只要仿真出来可以就会没事吧！

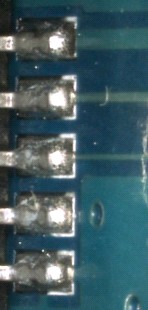

看这图 5PIN 的JACK

[原创]手机的usb 布线竟然是不对称的

没关系的，usb v1.1 没问题

USB V1.1就可以进行线宽不等的布线吗?不可能吧?

而且这手机传输是USB2.0的！

你那些手机要求得不高，怎么做都没关系，线拉通了就可以动了

就算是要求不高也不至于两条信号线的宽度不一致啊

况且是全球销量前三的手机公司啊

大公司怎么了.大公司手机也是人做的.不要迷信大公司.usb线也没那么严格的.即使不是很好.用户你也用不出来.除非专业去测试.

这个如果真是usb的线的话，走的还真不怎么样

图呢?

看不到

没关系的,DVD同样是USB2.0,就很少人走差分线！
