16层高速电路叠层与信号分布

时间:10-02 整理:3721RD 点击:

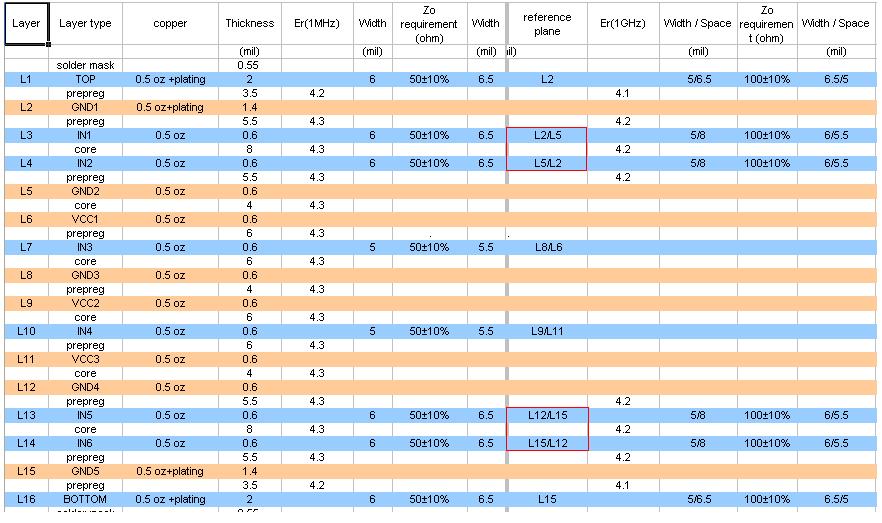

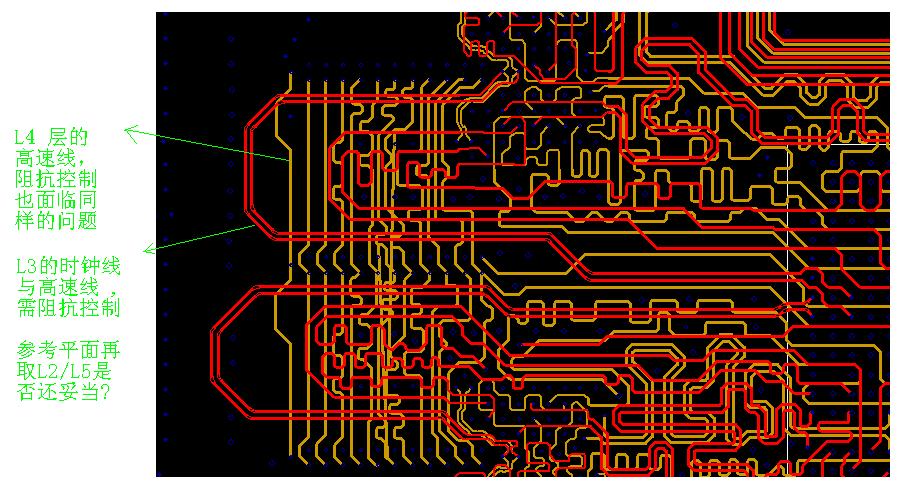

 Hi 各位大侠看看下面的叠层图是否合理?图2中的走线是否有问题?需要精确控制阻抗的高速时钟线和高速线这样走线是否有问题?阻抗计算时还能再取L2/L5吗?

我的观点是:叠层与如此走高速时钟线 都不可去

大家根据自己的理论和观点来讨论一下吧













我之前也遇到过类似的问题,不知道小编的板出来没有,测试结果怎样,希望有机会交流下。

不太明白LZ的意思, 为什么不能ref L2,L5? L2,L5都是GND,挺好的阿,尽量keep L3,L4 层走线垂直。
