第一次步的这么密的板,希望大家多给意见

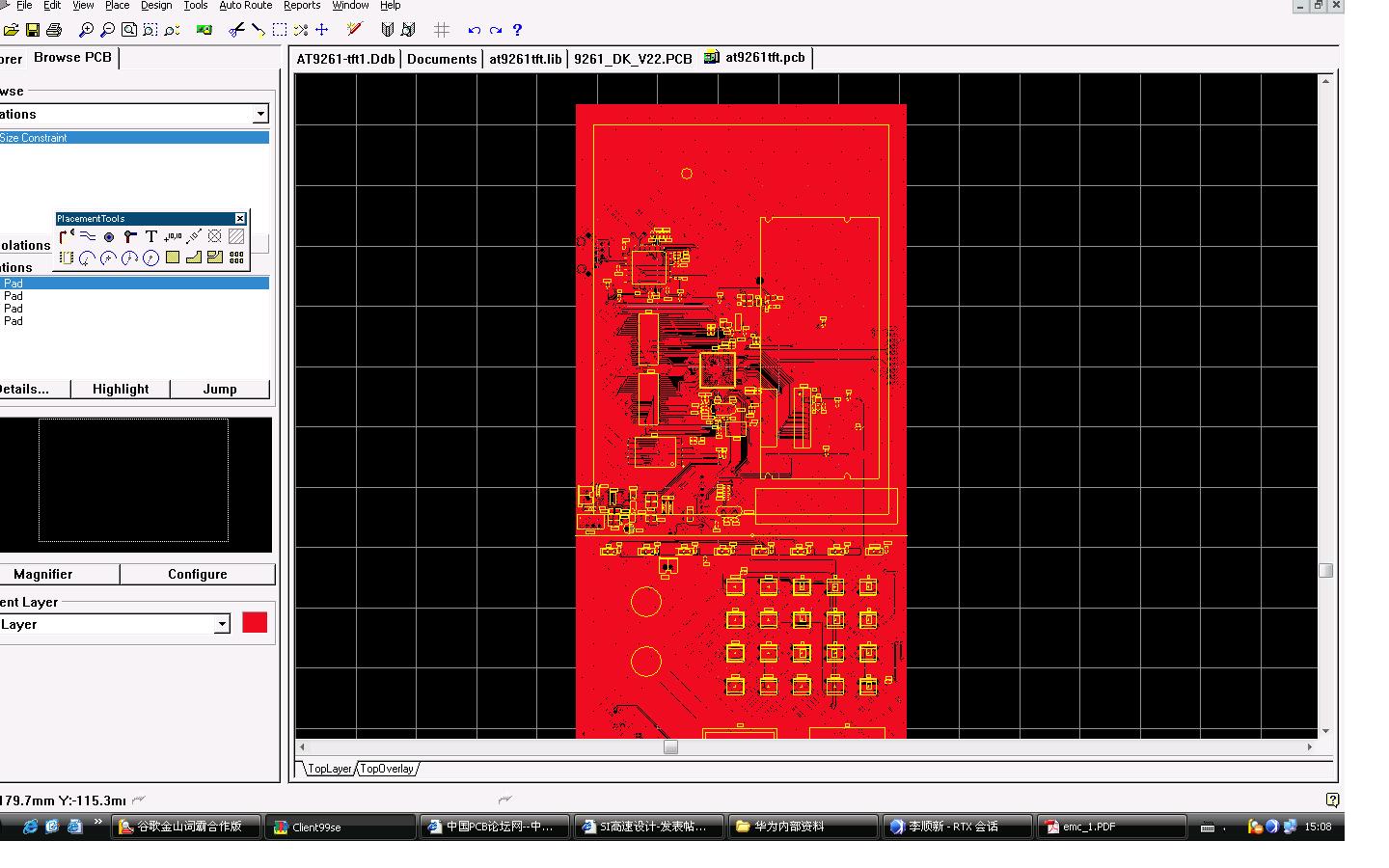

各位XDJM,画的是个AT9261控制的触摸屏的控制板图,由于是第一次画BGA封装的PCB,不足的太多,还请多多批评,我也好知道不足的地方,

别沉下去了,我自己先顶一下

是不是我的人气太少就没人帮忙啊?各位XDJM哪,你们都在哪儿啊,有没有听到我的呼唤啊

听到了！

说实话这真的不密！

看不出米

总体看来相当空旷

怎么不传文件上来呢  看不清楚吖

这不事实

太密了！很晕很晕！

实际上是很空旷,其实想问的也不是这么回事,本身是因为这款想做成高速板,才放上来想问一下的,以前没布过高速板,想征求一下各位的意见,但各位都只有嘲笑,那算了,再者我现在也知道了一些高速板的布线技巧,那就算了,还请小编把这个贴子删掉.

看不清楚,现在看不去一点也不密

这是高速板吗  不会吧

这块鸟板也叫密?我刚完成一块单元板有面就有16块DSP(BGA)的,板的大小也就20*15CM.

上面的信号密密麻麻,一个信号基本有10个器件要连接,都处都是"高架立交桥"啊！用了三个星期才搞定的！如果外协给别单位,少说也得5000银两

这也叫密，人家323的板子咋办

- -这么密的板子LZ画了多久啊....

这么密，也就是我们公司新人培训的练习水平....- -

什么叫密度的板,有以下几点:

1.整板线宽线距在5MIL或4MIL.BGA密度线与焊点间距在4MIL或更小2.5MIL,焊点在64位,焊点直径在8MIL,最小径在0.15MM,最小焊盘单边是4MIL,间距是4MIL,最小IC宽度6MIL,内层孔与孔间距在8MIL.所以设计已接近PCB生产极限能力,那才是高密度的PCB.

这也叫密....要不要我给个更密的给你看...........................

唉 其实人家lz不是这个意思。

不是大家故意嘲笑你，而是你的标题有误导大家的倾向，大家都以为你是来搞笑的

不是大家故意嘲笑你，而是你的标题有误导大家的倾向，大家都以为你是来搞笑的

太密了，我靠~~~鼓励一下

不应该叫密,而应叫大比较合适
