请教PCB设计问题

时间:10-02 整理:3721RD 点击:

各位前辈:

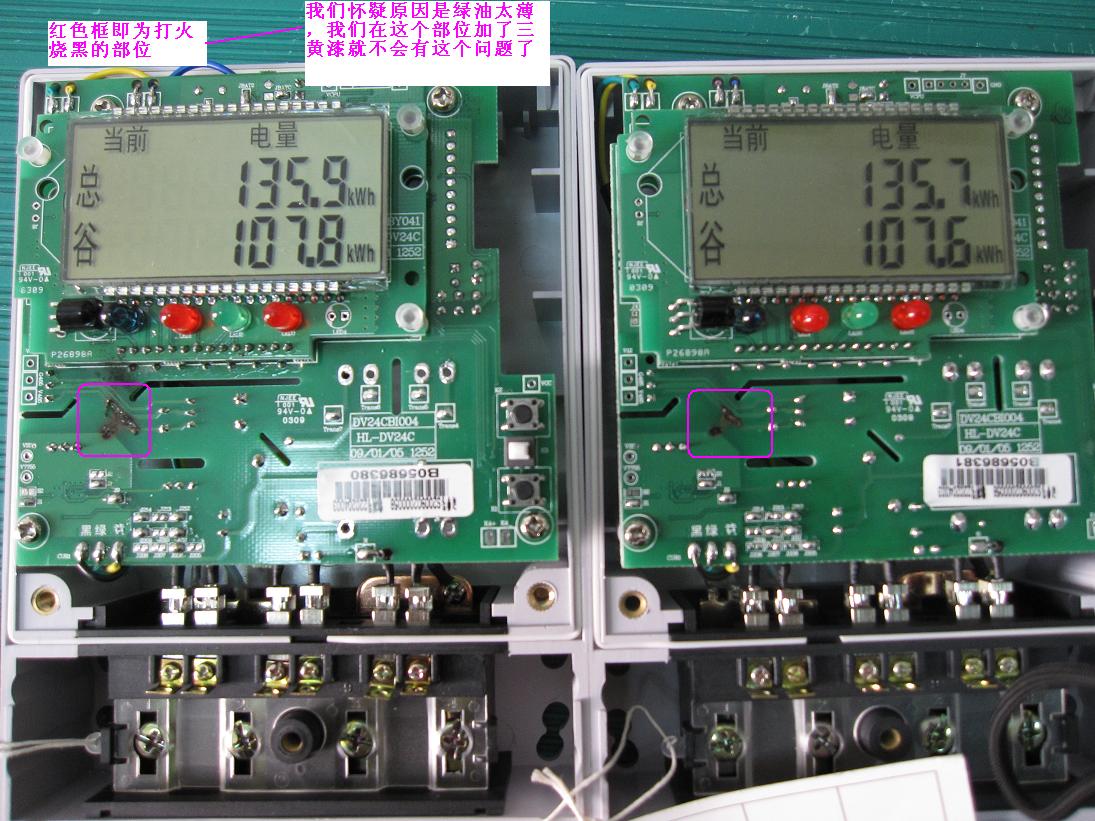

        大家好,请教大家一个问题.我司电表板PCB在后期耐压测试(4000V)的时候出现击穿\打火现象,打火位置在线条和地线之间.现不知道怎么会产生,请大家帮忙看看.



请教PCB设计问题



没有人知道产生原因吗?

我能解决你的问题。联系电话:010-82547181

看了你写的情况和看了你的PCB图的打火地方。解释如下:

1、对于直流电压在空气中的击穿距离为1000V/1mm,对于你的PCB来说,由于你表面没有

覆盖绝缘硅胶,所以不会高于空气的绝缘电压,看了你放电处的引线,明显间距不够。

2、你所采用的PCB环氧树脂板材料为普通PCB环氧树脂板,这种板材内部纤维粗、结构疏松

不适合走高电压。最好采用高频环氧树脂板材料(加工时向产家提出)。

3、如果是交流电压更要加大两线间的距离,因为交变电压更会引起线与线之间的空气流动

,就更容易首先击穿空气而击穿pcb板。

根据这些,所以一般在PCB布局中,大于2000V的都采用飞线法处理,而且引线还要采用聚乙烯

导线。确实要采用PCB走线,除加大两线间的距离,还要在表面覆盖绝缘硅胶。

我长期从事这方面的研究工作有很多积累经验,可以来电跟我讨论。(010-82547181)方先生

谢谢,我测量了一下,击穿的两点间的距离是3.6MM,且击穿的其中一个点位于地线上的拐角处.请问在设计的时候对于两线间的距离在耐4000V时的安全距离是多少呢?

10000V一般能击穿10mm的空气吧

个人认为,地线上的拐角处改为圆形,可以解决以后打火不在此处。呵呵,可能改为别处打火了,

其实主要问题不在这里,而在高压进入系统的入口处,来处理高压,一是导,二是堵。

系统里打火说明高压进得来了,你要找到从哪里进来的,再想想用什么办法可以导和堵。

在你对地打火的那条线对地接个ESD元件试试呢,接地要良好。

真为你感到难过啊,不过这个情况我还没遇到
