隔离变压器下面铺铜问题

时间:10-02 整理:3721RD 点击:
请教各位大虾,对于四层的板线路板其接口隔离变压器下面(内电层)铺铜怎样处理?

下面时网口变压器的电路,供参考

请问如此处理有何好处?多谢指教!

铺Shape是提供一个回流的完整地平面

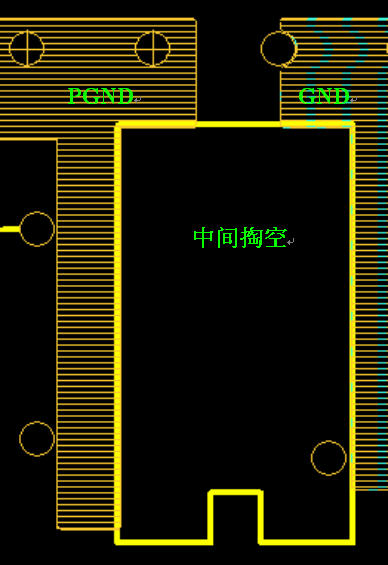

PGND,GND是一定要隔离的,掏空就是防止PGND干扰串入GND,PGND上的高压也是很可怕的

变压器分割的目的是为了避免同一地平面导致的变压器初次级之间耦合,降低共模隔离效果。

多谢iceplain兄的不吝赐教!但我还想问一下包括内电层上的GND和VCC也同样隔离吗?

VCC层如何处理!

网口变压器下面所有层都要掏空的。VCC的Shape不能和PGND上下重叠

VCC层的分割要看实际的需要了

那TOP层能否进行大面积GND敷铜?再者VCC层应该也可以分割出来.谢谢?

safty 考量

不必吧,隔离变压器就是要隔离的呀,其他信号最好远离它。

Top层又不是地平面,不必专门为它铺Shape吧?

个人观点,其实我也刚入门不久

kankan
