assign IBIS model时找不到 DML model

但是在ａｓｓｉｇｎ　ｉｂｉｓ　ｍｏｄｅｌ　时，对话框里怎么也找不到这个ｍｏｄｅｌ，不知是为什么?

在另外一个pcb 板用这种方法没问题

 ，疑惑?

 ，疑惑?

 ，疑惑?

dml里可能包含几个IBIS模型,在选择时它会分别列出来,而不会再出现MODEL1

谢谢回复，

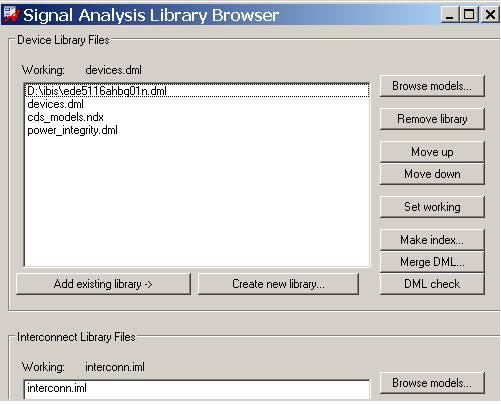

我在library 中添加的就是一个model（一个元器件的DML model）, 所以在model assign 中应该可以看到这个model才对〉?实际却看不到

我在其他板子上用同样的方法没问题。

软件有时也神经病，这中奇怪的事情太多了，不要在意啊

在其他板子上用同样的方法,应该不是同样的器件吧,把IBIS模型发给我看下.bjm2004@126.com

在其他板子上用同样的方法,不是同样的器件.

我已经给你发email 了，请查收， 谢谢。

看了你发给我得IBIS文件,内容不是很完整,可能是这个原因导致不会出现器件的模型.但是这个没有关系,不会影响仿真.

这个模型只是This model is Normal drive strength,没有FULL ,HALF等model,所以,你仿真也只能看看练习一下而已,没有实际的指导作用.模型不完整.

谢谢回复。

1。ODT 功能只是在DDR2 input 时才有效, 但是DQ 是双向的，如果是output时 怎么处理?难道CPU 也有这个功能?

2。我copy 了一个ddr2的Model Selector

[Model Selector] DQ_PIN
|
I/O_NORMAL_MODE    Full Strength Output
I/O_WEAK_MODE      60% Strength Output
ODT_150            150ohm Input ODT
ODT_75             75ohm Input ODT
ODT_50             50ohm Input ODT
INPUT_Data         Data/Data Strobe/Data Mask Receiver
|
[Model Selector] DM_PIN
|
ODT_150            150ohm Input ODT
ODT_75             75ohm Input ODT
ODT_50             50ohm Input ODT
INPUT_Data         Data/Data Strobe/Data Mask Receiver

如果我想仿真normal mode and ODT_50,是不是改成这样就可以了?

[Model Selector] DQ_PIN
|
I/O_NORMAL_MODE    Full Strength Output
ODT_50             50ohm Input ODT
INPUT_Data         Data/Data Strobe/Data Mask Receiver
|
[Model Selector] DM_PIN
|
ODT_50             50ohm Input ODT
INPUT_Data         Data/Data Strobe/Data Mask Receiver

--------------------------------

3。clock 和address的频率关系是什么?比如clock is 333Mhz, address is 333Mhz or 167Mhz?  我看资料上有说是 167Mhz， 有点不明白?

如果是PULSE,则是167M---为什么?谢谢。

因为address是在clock上升沿采样，所以address is 167Mhz， 对吧?

你在转换模型时你所处的路径不对.

只要你成功转成DML模型了,那么跟模型就没有关系了！

全部在一个新的文件夹里重做一遍，OK.

之前的转换模型时路径没有错，方法都一样
