初学者对于hyperlynx 布线后板级仿真问题请教？

pcb画完后第一次使用hyperlynx进行仿真，想看看dclk波形，probe点选完后，开始仿真，提示：“no ic output on selected net(i.e.,no driver).stopping！”  请问前辈该如何解决?如果是需要外加一个驱动，该如何加?

遇到同樣問題，請高手指點

我也有过，請高手指點

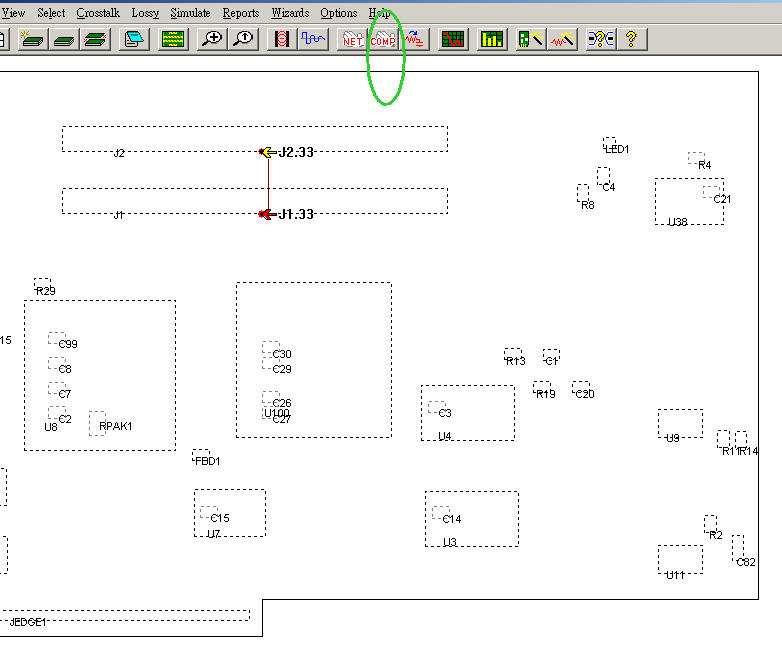

更具體的不大懂，只是研究到這些

然后给驱动端加激励阿，就像前仿真一样。

Andy是做SI的嗎?

昨天仔细想想，有点懂了。系统提示的是要给一个驱动，通熟的讲，是指你要把其中一个芯片作为驱动源，如何实现就是像hongxia所讲de把其中一个芯片引脚由原来的input改为output（即产生输出源），然后就可以正常仿真了。我原来仿真dclk所涉及的芯片都是input，没有激励当然就产生不出波形了。

最后谢谢以上同仁的帮助！

就是要把仿真模型附上啊

因为你所选择的网络没有驱动源，所以无法仿真，只要设定网络上一个引脚为输出驱动即可了。通过assign model指定那个驱动引脚的具体ibis模型可仿真真实情况，否则此时驱动源参数是默认参数，没有实际意义。

你仿真网络上肯定没有设置output driver，换句话说就是模型不对
