高速接插件的隔离焊盘问题

时间:10-02 整理:3721RD 点击:

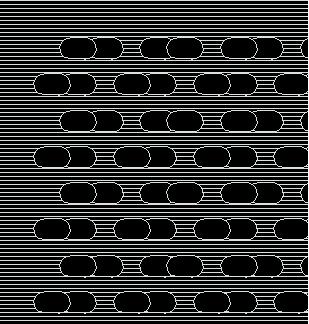

高速接插件在平面的隔离焊盘问题。一般高速接插件上都是成对的高速差分线旁边会有地信号,而在平面层这对差分线的隔离焊盘往往会做成如图所示。不知道哪位高手能否解释下这个好处是什么?


中间连起来的是地的焊盘。这个隔离焊盘的大小有什么特别用意的,哪位高手帮忙解释!

目的还是阻抗匹配.

高速信号我们公司的做法是平面层全部掏空的怕干扰
