关于信号完整和跨电源分割区的问题

不好意思，新开了一帖。因为我没办法在回复中上传图片。（关于zilongyussss的关于信号完整的

问题和网上邻居的一个跨电源分割区的问题。 )

这书上的意思是：在高速信号线下的参考平面被分割后，在其旁边加包地线是无意义的。这是书上

的意思，不知道我们能不能适用。包地的作用可以减小信号间的串扰，对于起信号回流作用是不大

的。

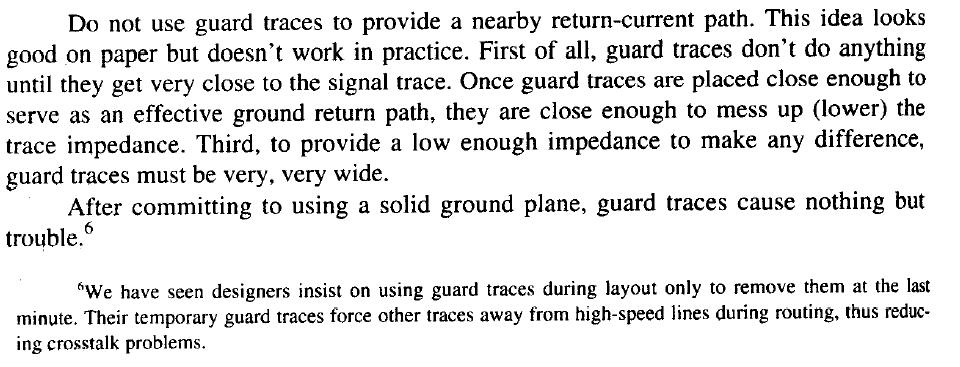

我想书的是我解释的这个意思吧。附件为书的原文，请大家看一下。大家一起讨论。

小编，能否把书上传一下！上面说得太有道理了

小编，能否把书上传一下！上面说得太有道理了

有了参考平面了  一般没有必要 再包地  如果包了  会影响其特性祖抗；

有的还是需要的  ~ 视具体情况而定吧

如果两个信号线的间距达到3倍的线宽,那么它们间的串扰将减小97%,也就是线间串扰非常小可以忽略(1G以内).所以如果你能够加包一根地线,那么就肯定能保证这个线距,而包地后会造成阻抗的变化,所以不包为好,如果一般信号跨分割关系不大(在跨分割处打几个地孔好点),如果是时钟建议加电容.

是什么书/

关注这本书

英文原文的意思没错，但小编的解释有点问题。英文原文的意思是应该为高速信号线提供完整的地平面，此时加保护地线只会造成麻烦。但对于信号线跨分割的情况，在跨地平面分割时可以在跨分割区域加保护地线并将保护地线两端良好接地平面（补偿跨分割造成的额外附加电感）。个人见解，抛砖引玉。

長見識了

什么叫包地啊?

我赞同9楼的，原文的意思确实是说在有完整的返回参考平面的情况下，加地线就是画蛇添足了。

因为，对高速信号来说，其返回信号一定会走阻抗最低的路径回来。阻抗最低的路经一定是紧靠着信号下面。

在返回路径被割断的情况下，在高速信号周围保地的效果也不一定好。 因为这时要求地线要非常宽平，如果不是这样，其寄生电感的阻抗会非常高。二是要求离信号非常近。

如果没有达到这个要求的话，返回电流有可能就会走其他阻抗低的耦合路径。造成非常严重的EMC。

干什么的 要资料来?

tongyi

个人认为包地有时候也是必要的。对于敏感信号特殊处理是要用到

。
