帮忙看一下波形

请帮分析一下，这个波形是否符合要求?单调性检查报的是fail呀！

问题多多呢，过冲太利害了。

没有看到过冲啊！你的过冲定义是怎样的啊?

单调性：在你黑色曲线的下降沿有问题，在600MV处，

单调性失败后，波形是否可被识别-信号采样是否成功还要分一下几种情况：

1、时钟信号的波形：

关键是你信号最大低电平是多少，假设大于600，就没问题，一般都是信号最大低电平200MV左右，所以就会有不稳定的状态出现，由于处在中间态，接受端可能会判为高或者低的可能性都存在。

2、数据信号波形：

只要采样点不在这个区域就好（在正常逻辑区域），如果不能保证采样点的区域则会出现问题。

PS没有过冲。其他都挺好的。

补充一下，怎么你最低的电平怎么这么高啊，是仿真什么逻辑的信号?电压几V 的?

刚才没注意！

非常感谢！

仿真的是FSB的波形，GTL+电平1.05V的，正常信号为167MH。（但是这个波形忘记改了，还是默认的50MH。非常抱歉！）

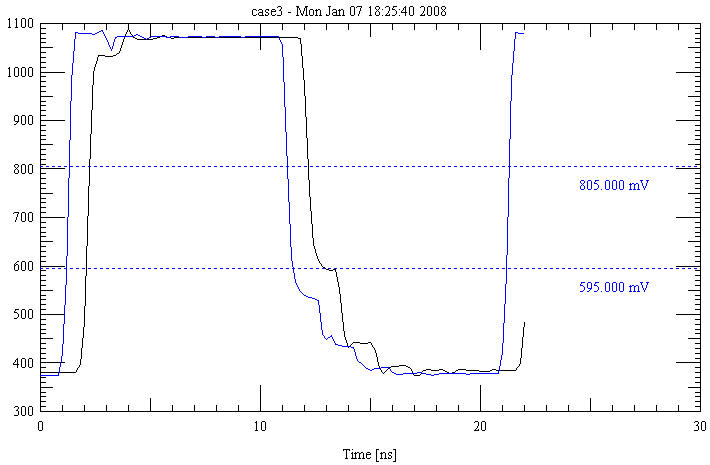

下图为刚刚采集的波形，通过select one 设定receiver设置为U40，U57为driver。

我在你另个一贴子里回了，这里就不多说了。
