IBIS模型,是不是高人回答了算！

     "在IBIS模型中,power_clamp和gnd_clamp曲线数据是在输出端为高阻态下获得,可以在GND钳位二极管和POWER钳位二极管被开启时反映输出断的电气行为"

      这句话在很多大师关于IBIS的介绍中提到,我想问一句,在进行V\I曲线数据测量前,怎么使GND钳位二极管或者POWER钳位二极管开启,以便测gnd_clamp曲线和power_clamp曲线?

     在高阻态时,输出\输出缓冲器的本身电位怎么去控制来控制二极管的导通和截止?我相信从事会有Layout SI 的专家明白这个问题！谢谢！

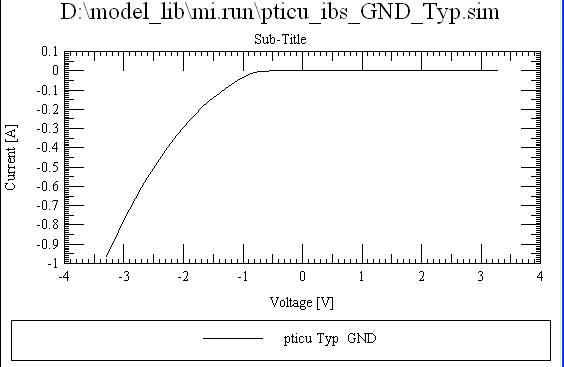

地钳位曲线:

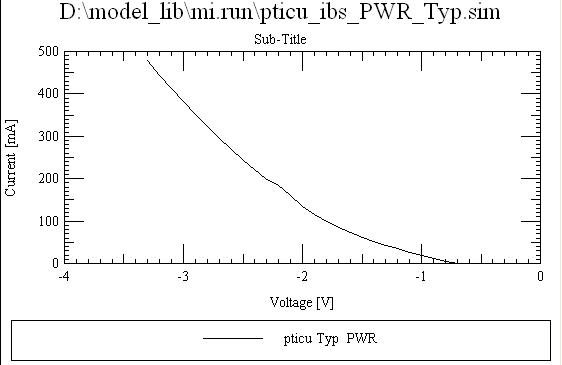

电源钳位曲线:

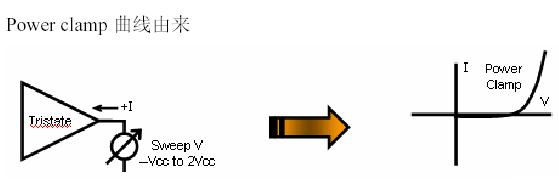

如果通过测量来建立IBIS模型,请问在缓冲器为高阻态时,外界扫描电压变化范围是一致的,在什么情况下测量出来的是地钳位曲线,在什么情况下测量出来的是电源钳位曲线?小编说直接得到,但不通过扫描怎么直接得到?

以上曲线中的电流是管脚上的电流还是钳位二极管上的电流?  如果是钳位二极管上的电流,外加扫描电压根本测量不到? 如果是管脚上的电流,在测量肯定要先对其中一个二极管执行某种操作,才会出现两种曲线！对于固定芯片,我门怎样操作?

我实在愚钝,不好意思耽搁大家时间,请大家指教一下！谢谢了先！

对于Input Buffer，输出具有三态的Output Buffer，可以直接得到钳位二极管的I/V数据；

对于不具有三态的Output Buffer，没有办法在同一时间使得两个晶体管同时禁止从而得到钳位二极管得数据，在[Pullup]和[Pulldown]数据包括了钳位二极管的V-I数据，因此输出缓冲器仅需要两条I/V曲线，一个是[Pullup]曲线，另一个是[Pulldown]曲线。[Power Clamp]和[Ground Clamp]可以不存在或者数据全为0。

知道怎么样建立IBIS模型, 对这个问题就好理解了.

gnd_clamp和power_clamp是不能分割的, 因为在扫描-vcc~2vcc过程中, 上下嵌位二极管是交替的.

所以一般ibis里面, gnd_clamp和power_clamp加起来的范围才是-vcc~2vcc.

benny724老兄露面了！呵呵。

   谢谢小编,不过"对于Input Buffer，输出具有三态的Output Buffer，可以直接得到钳位二极管的I/V数据",怎么直接获得?

benny724说的不对吧,图片在上面,"因为在扫描-vcc~2vcc过程中, 上下嵌位二极管是交替的."    扫描电压是外加的,在管脚端,不是缓冲器的自身电位！并且在模型编辑器里可以看到,电源和地钳位的I/V曲线在-vcc~2vcc是完全不同的两条曲线,不是组合起来的?

建议你仔细读读IBIS Cookbook：

http://www.vhdl.org/pub/ibis/cookbook/cookbook-v4.pdf

gnd_clamp is GND reference, power_clamp is Vcc reference.
