仿真时Receiver的波形不正确

driver为U6.18，receiver为U1.Y31，设置Pulse Stimulus为66MHz，占空比0.5

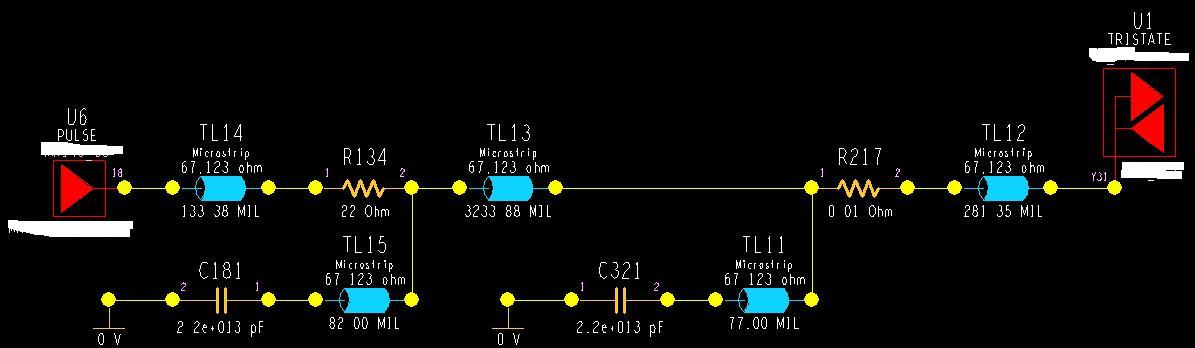

相应的拓扑和sigwave如下图所示，请教：

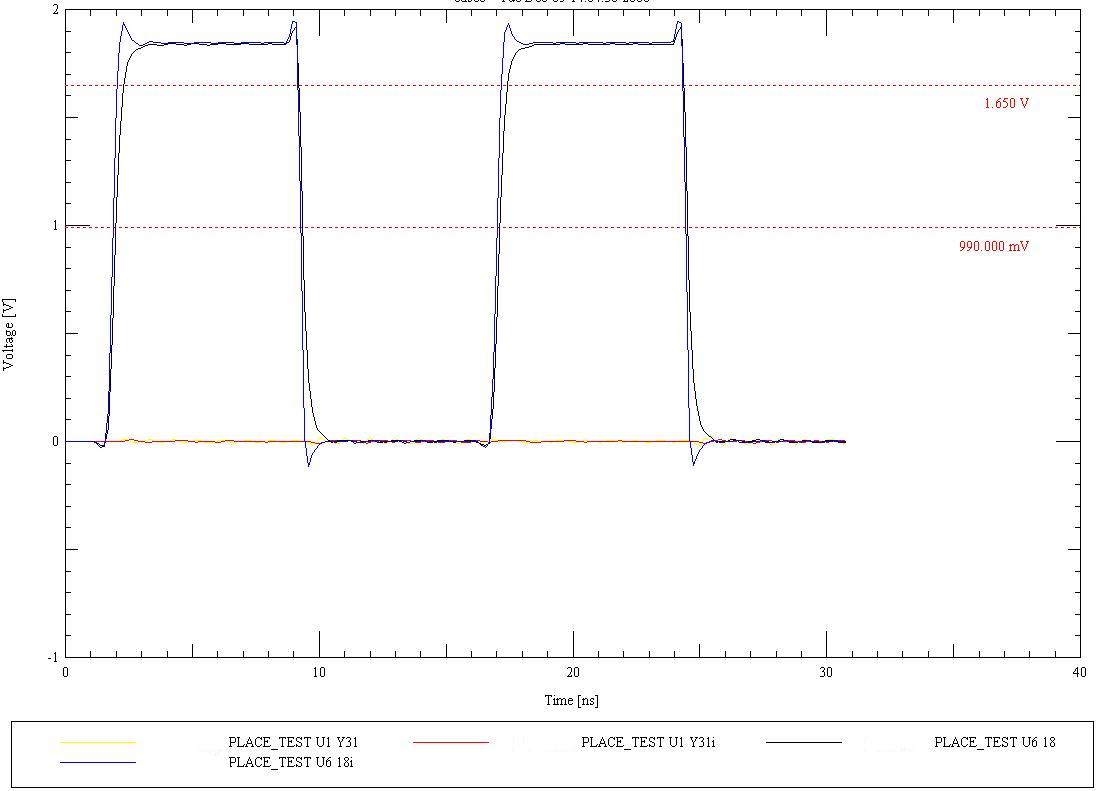

1. sigwave中U6 18i 和U6 18的波形区别是什么（不明白各代表的是什么波形）?

2.U1的波形几乎是直线（0V），可能的原因是什么?

谢谢^_^

1.IBIS模型里有简单的集中参数作为buffer的pkg,U6 18i 和U6 18分别代表pkg端和pad端的波形

2.看你电容值都有2.2e+13pf,这么大的容值都充电去了,哪还有接收波形

谢谢！

电容建ESpice模型时单位错了，也没认真看topology。汲取教训了！

把拓扑一点点删删试试，就可以找到问题了。
