差分线在SQ中的拓扑提取(想了很久)

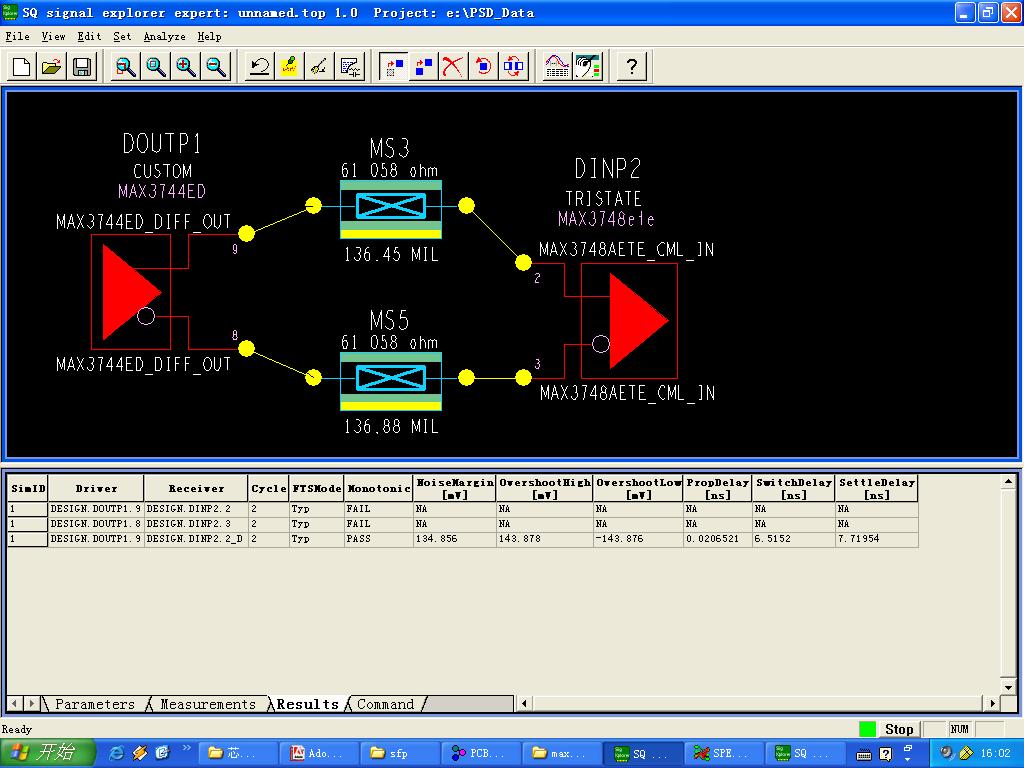

在ALLEGRO中定义且画好差分线之后,导入模型来仿真,可是在SQ中提取的差分线不是一对偶合的差分线,而是两跟独立的微带线,(见图),请问这样的问题如何解决?

你是不是没有把对应的两个网络定义为差分网络?buffer模型的差分是由ibis来定义的而对应的互连的差分好像应该另外定义的。logic》assign differential pair。然后在弹出对话框中选中相应的两个网络，定义上差分属性看看

你可以试试看

编辑IBIS Model，将两个pin定义成差分。

IBIS  模型定义了这两个网络为差分网络，而且logic-assign differential pair。这些工作都已经做过，可是还是没有效果。晕ING。

在模型定义中要专门去定义INVERTING ，NON-INVERTING及相互的MATE PINS才可以的。

我也遇到这个问题了,到底啥原因聂?

提取的topology已经是差分输出和接收,所以管脚定义没有问题

主要是因为参数没有设置好,这段比较短,软件默认设置下将不认为差分线.

可以如下设置:

Analyze-->SI/EMI SIM-->preferences  选择 InterconnectModels,修改如下几个参数:

Diffpair Coupling Window: 默认100 mils   (作为差分对提取的最短耦合长度,即超过100mils的平行线才当作差分提取)

Geometry Window: 默认10 mils   (作为差分对提取的最大间距,即间距10mils之内的平行线才当作差分提取)

Min Coupled Length: 默认300 mils (和第一条类似,只是这里是在考虑串扰的时候,超过300mils的耦合线段才考虑串扰,这个值好像也会影响差分提取)

所以,第1,3个参数设置的越小, 第二个参数设置较大, 作为差分提取的耦合线段就越多. 比如你设置为30mils,20mils,30mils,可以看看结果.

   谢谢楼上大哥,我的正常了,只不过好像软件有问题,我把线修改得很靠近时,才会按差分线提取,而该你说的参数却不起作用

差分线 顶

对于这个问题，那位友好的解决办法?

ibis模型中的差分线已经设置好了

1、在user reference中的signal analysis中的 *** udiff *** 变量前面打上勾（也可以在ENV中直接设置）

2、定义要提取的网络为差分网络属性

1没问题

请细说一下2
