HELP!我这样做该怎样修改啊!

时间:10-02 整理:3721RD 点击:

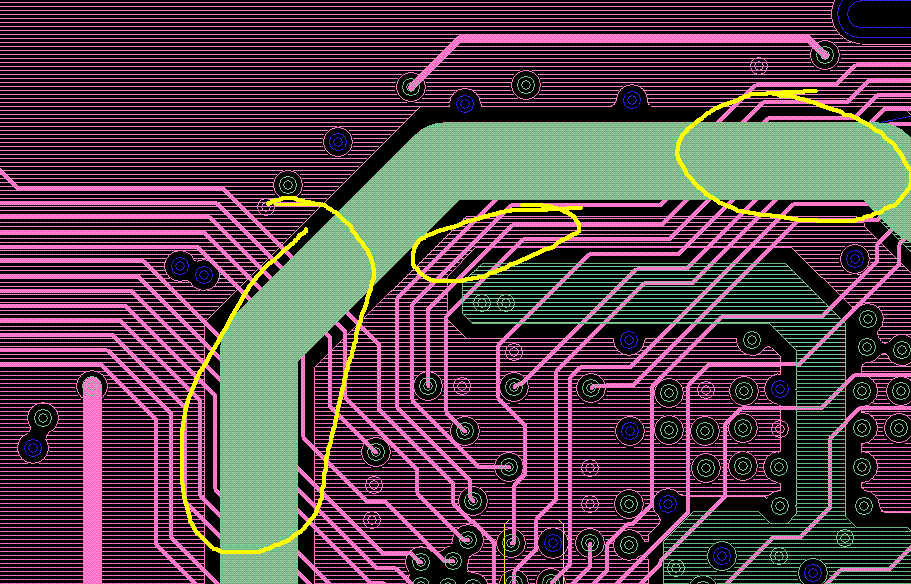

如附件,这是一块六层板,左边是GPS信号,粗的那一根是VCC3层 的一条VBAT,所有的线均无法换层,我应该怎样修改!

我帮你问一下.到时候给你答复?

能不能将明白点啊,你的意思是赶什么啊

谢谢zengzhiyupcb!

等着你的答复!

如图所示啊!

自己顶一下!

GPS信号,很多线哎,一般GPS主要注意RF前端一块。包括LNA、IF等等,后面的信号反倒抗干扰能力较好。

我想知道VBAT右边的那个芯片是啥?能不能不用VBAT供电使用LDO以后直接供给?你的GPS信号线在几层?

在两个GROUND PLANE 间加0。1UF的电容

谢谢木头!也谢谢HANSONXUHJ!

信号叠层TOP/GND/SIG1/SIG2/VCC/BOT

左边的是GPS模块,右边的BGA是270的CPU,也就是说VBA必须从那里过的由LDO转VCC_C

模块,屏排线,270CPU由于机构原因,都在正面,背面无零件,为地

往左走的线是SIG2层GPS的线,SIG1是屏的排线,

如果仅仅是GPS的数据线,关系应该不大,粗略的觉得你还是小心GPS的LNA和射频前端一块比较重要。

那就没问题啦!其实这次板子也非量产的,只是我们老大灵感一动,增加一片LAN,又想把8层改6层,说不急,板子我在半个月前差不多都弄好了,但是他们真的不急,看都没看,看来这块板子要在我家过年啦!
