请教主板中PCI总线的Layout方式

大家好！

我现在正在做一块嵌入式主板，在主CPU上通过PCI总线接了五个PCI设备。

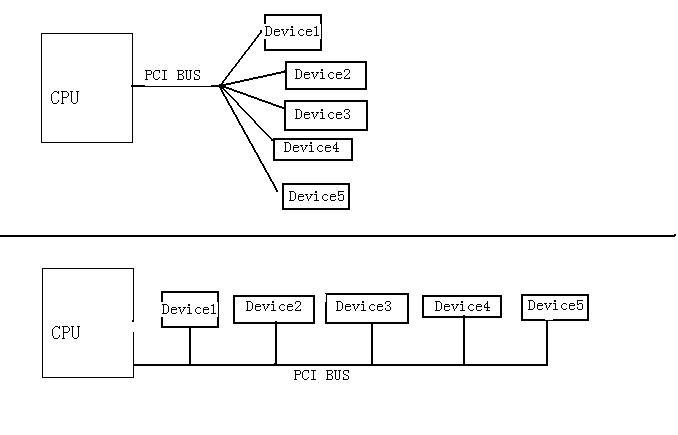

请问在Layout时，PCI总线用星型结构还是用菊花链结构。如下图：

用下面的菊花链，但拓扑顺序要相同

PCI总线协议规范要求用菊花链～～～

加上T点吧，注意匹配

你好！

能告诉我T点是什么?俺不懂。还有怎样匹配。

谢谢

我也想知道

那位高手指点

注意线的长度！

PCI一般是用星形拓扑，

但为了负载的兼容性，需要对每个负载做源端匹配

T点是用来调线长的，^_^

最主要的还是注意时钟的走线，从主控到每个PCI设备的时钟走线应该等长，建议你到intel网站上看看相关的layout向导

1:从CPU出来的时钟线33.33M到每个pci设备要做等距,时钟线最好在同一层线上设计,这样做到延时相同.

2:33.33M时钟最好有驱动芯片.

3:pci_AD 线设计要比时钟线短.
