初学4层板，碰到问题

正在学习四层板的布线，碰到一个想不通的问题。我把第2层设为CAM Plane(分配网络为地），布线层对如图，DRC设为prevent errors。从某个焊盘开始用动态布线方式布线，拉出一段线后，放置了一个过孔（通孔），再继续拉线，居然能在CAM Plane层走线（图中绿色的线），这条线不是地网络，而且CAM Plane层是不能走线的，这2点都是明显有错误的地方，为什么DRC不起作用呢?

打开OPTION 窗框  在ROUTING选页  LAYER PAIR 下的  SECOND项  选择你要布线的第2层。

你没有修改这一项

LAYER PAIR 我是特意这样设置的，我现在只是觉得奇怪，明显有错的地方，为什么DRC不阻止呢?

好像你沒給cam plane分配網絡gnd。你看看吧

此为正解

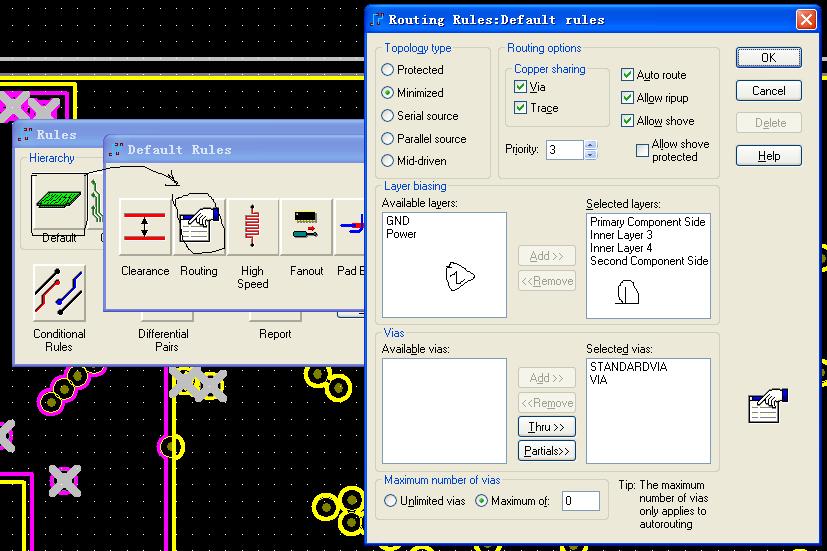

我想应该是你没有对允许布线的层进行设置：设置如下图。把1区中的不走线的层移到2区

http://www.pcbbbs.com/viewthread.php?tid=198804&extra=&page=1#159846
