丝印宽度可以调的吗？跟焊盘连在一起了怎么办？（图）
时间：10-02
整理：3721RD
点击：

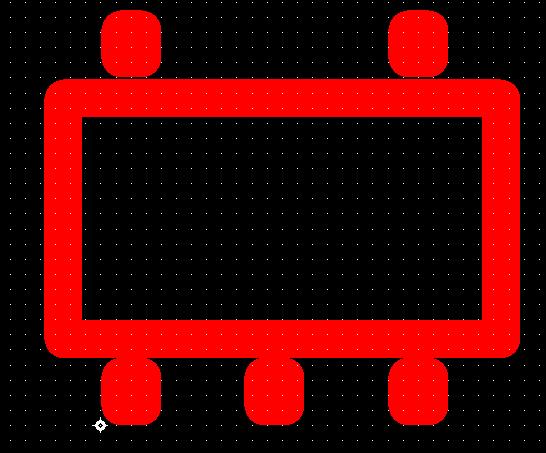

软件PADS LAYOUT，画封装的时候是按照TOP－23封装规格来画的，可是画出来之后发现丝印跟引脚焊盘几乎连在一起了，我算了一下丝印的宽度，0.22mm,而焊盘的尺寸才0.4×0.45mm，感觉丝印线真的太大了，怎么办呢?
另外一个担心的是即使可以调整丝印线的宽度，也怕调整的太小，到时候受生产厂商的工艺限制而不能印刷上去。
在属性里面修改
改细点儿
调整到4-6MIL都可以的。
那我可以把丝印画的比实际的元件尺寸大一点吗?（为了不与terminal连在一起）
丝印和pad靠近没有影响啊！
按照这个步骤操作,容易更改.
把2D line 线宽改小
丝印改细点
