OrCAD与PowerPCB解决同步问题的详细步骤

附件详细总结了在Orcad中修改了原理图后如何再次导入PowerPCB中的问题解决方法，

这个问题以前一直困扰我很久，前段时间终于找到解决方法，该方法只需要用Orcad和

PowerPCB，不需要借助其他的工具。我进行了验证，恭喜大家，没的问题。

最后进行了一下总结，该总结绝对是原创，除了我本人的机子上其它地方是找不到的，

算是对该问题的一个小结吧！希望对大家有所帮助！

晕死，压缩文件太大了，传不上，下面只有粘贴了 ！

下面以一个简单的例子说明其操作步骤 ：

验证工具：Orcad9.2+PowerPCB5.0

采用方法：使用PowerPCB的 tools/compare netlists和 ECO工具

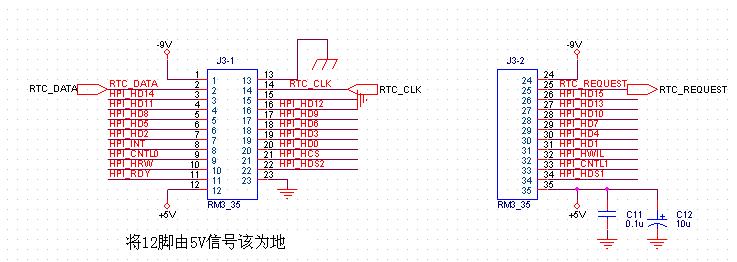

1、在PowerPCB中修改所需要修改的电路，如将下图中J3插座的第12脚由＋5V电源 改为地信号。

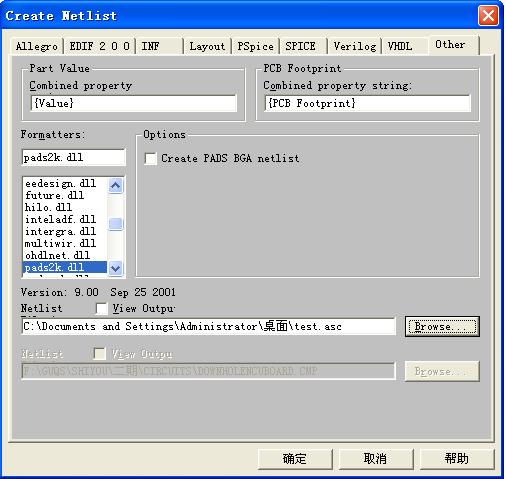

2．    在Orcad中产生网表文件，网表文件名暂时取名为test.asc

3、打开一个新的PowerPCB界面并导入Orcad产生的网表文件，产生的文件名暂时取名为test.pcb。

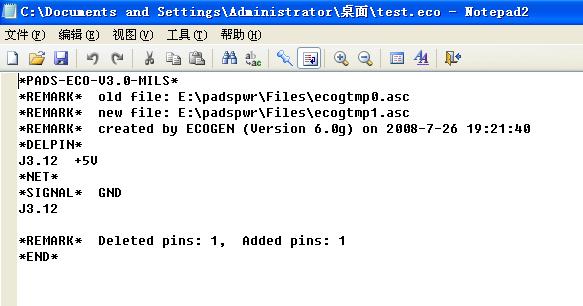

4．    产生ECO文件，首先在原先的PCB文件中选择compare netlists并按照如下图所示的进行设置。然后运行以产生相应的ECO文件，ECO文件暂取名为test.eco。在产生ECO文件后会弹出相应的文档，该文档说明了修改的地方。通过该文档可查看是否转换出错。

注意，在New Design中选择asc文件无法转换为ECO文件，在我这儿会报ECOGEN Failed的错误，不知何故，是不是与我用的软件有关?大家可以自己试一下行不行。反正我试了N多次都是一样的错！

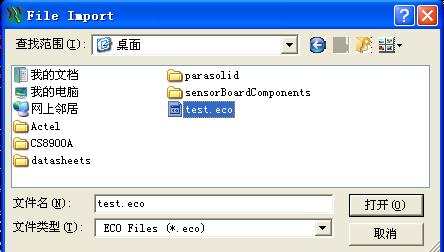

5．    在 PowerPCB里选择File/Import导入刚产生的ECO文件。

6．    OK。黄色的管脚为地了，转换成功，在Orcad里添加、删除、

更改连线等都没有问题，这里只是举一个简单的例子。

恩，会了 compare eco 就可以了

这么好的贴子，小编可以要求加精。

很好,谢谢！顶一下！
