这种铜皮是怎么做的阿?

时间:10-02 整理:3721RD 点击:

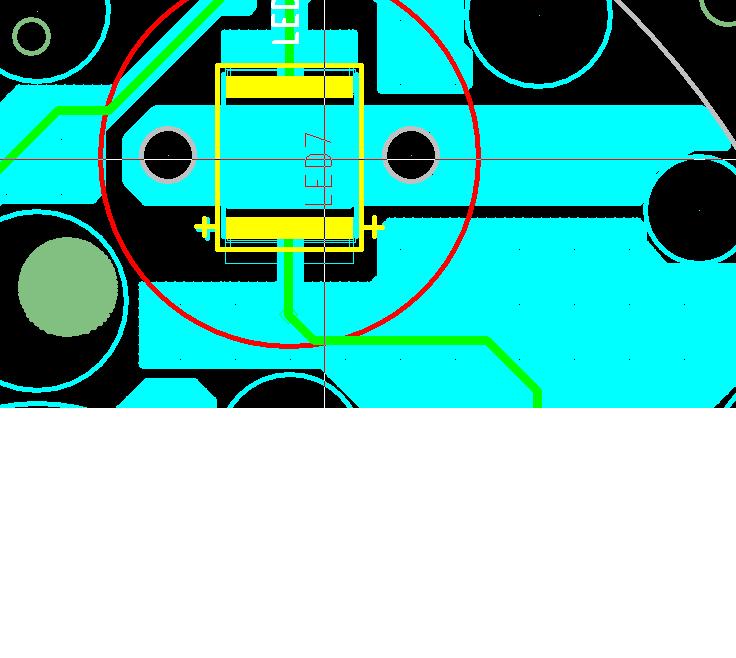

如果说是用copper pour的话,铜皮是会避开走线的啊?见第1个图片

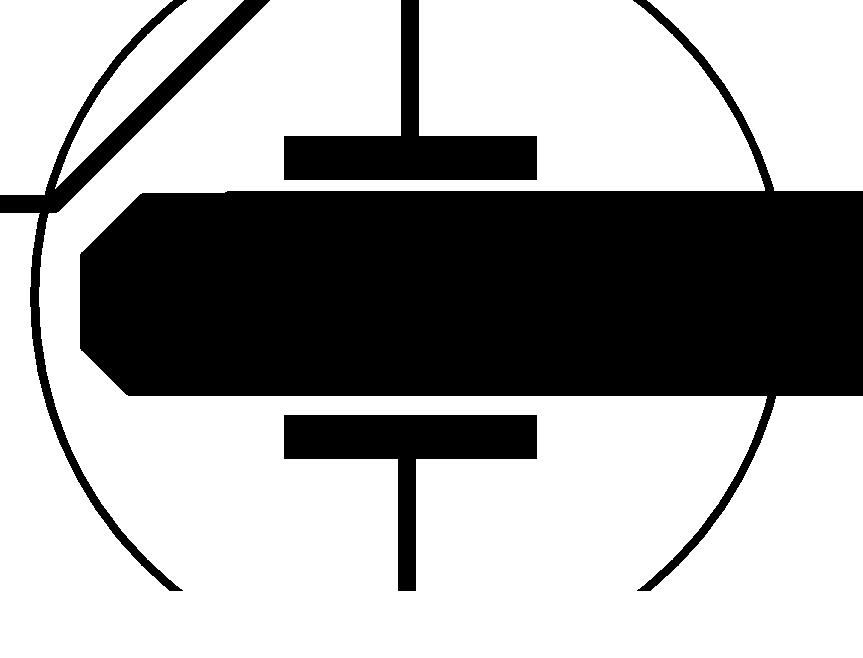

如果说是用copper的话,元件旁边的两个定位孔也会也会铺满铜皮的,我用copper cut out  和board cut out 来做这两个定位孔也不行,在CAM输出是第2个图片那个样子的

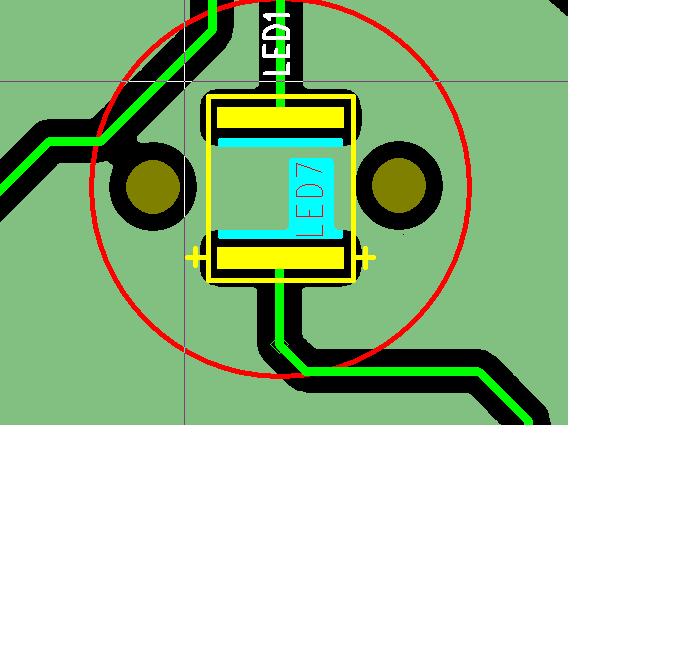

要做成第3个图片的样子该怎么做呢?






这种铜皮是怎么做的阿?


先用copper,再用copper cut out 画两个实心圆,然后把两块copper一起combine就Ok了.

不懂你是什么意思

你是不是要这种效果?

对

可是我用 copper cut out 怎么不行呢?

学习啦

combine,

联合一下。

具体怎么做的?

不会都下班了吧?

没有人帮忙的

先用copper命令画一块铜箔,再用copper cut out命令在这块铜箔上面画两个实心圆,然后全部选种以上东西,接下来就右击选择combine就Ok了.然后在挖空的地方画两个board cut out圆就好了.

其实你不用这么麻烦做的,你搞两个焊盘放那里做定位孔不是更方便!

恩  我昨天就是那么做的 可是要用copper pour 了

而走线部分就要用copper了

不懂你说的combine一说

ps:你们大家都下班那么早啊?

呵呵,关联在一起,才会有效果呀!

什么效果呀

我就是用最本的办法做的

又用copper ,

又用copper pour

我说得这么清楚了,还搞不定!

我也没想法了.

你们不要说了,小编应该去看看书在来发帖子.

谢谢10楼兄弟的指点,俺试了一下不错。

建议小编照方抓药动手试一试不就清楚了!

2楼正解,小编还是到书店找本书看看吧

keepout

大家努力,楼会更高!人会更充实!

画两个keepout的圆圈,这样是最简单的
