如图，如何处理一大块铜箔上的热孔？

调试时发现这种铺铜方法使取元件时非常费劲，吸锡枪都吸不出来，麻烦死了。有没有别的铺铜方法解决这个问题?难道要像电容的另一脚加cut out吗?

如图，如何处理一大块铜箔上的热孔?

什么意思,能够具体点吗

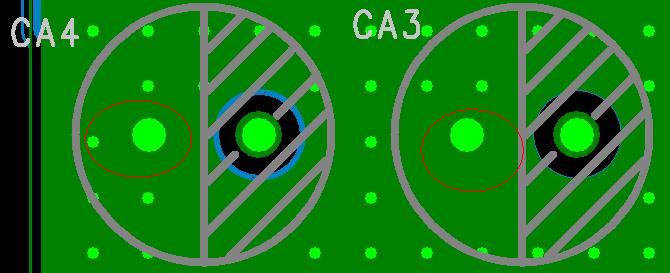

1楼中红色圆圈部分的那个电容脚，全部都被灌了铜嘛。有没有像那种copper pour那样的铺个十字形的就成了，不要像这样被flood over的样子了?

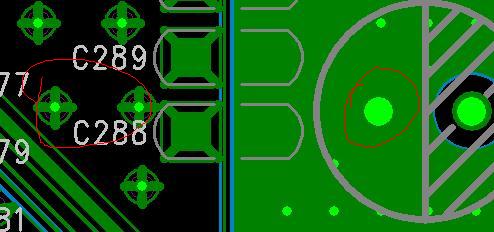

我用的是PADS2005,如果我加cutout的话，我试了下和电容负极这边一样处理，如下图，会不会把这电气属性全给cut掉啊?呵呵。F6选网络时好像还是一个网络的。

不知道这样说大家清不清楚。

用花孔！

怎么用花孔?我也想用的，但是一直没有找到正确的设置方法啊。请帮忙解决，谢谢。

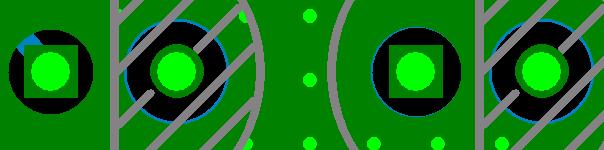

铺成如下图这样多好。

如图，如何处理一大块铜箔上的热孔?

Tools -> options 內

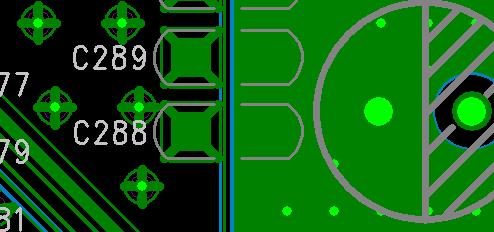

thermals 下 Pad shape 選 Square , 再在 Orthogonal 打勾
