DRP下走4MIL的线有时可以走过去有时走不过去为何？

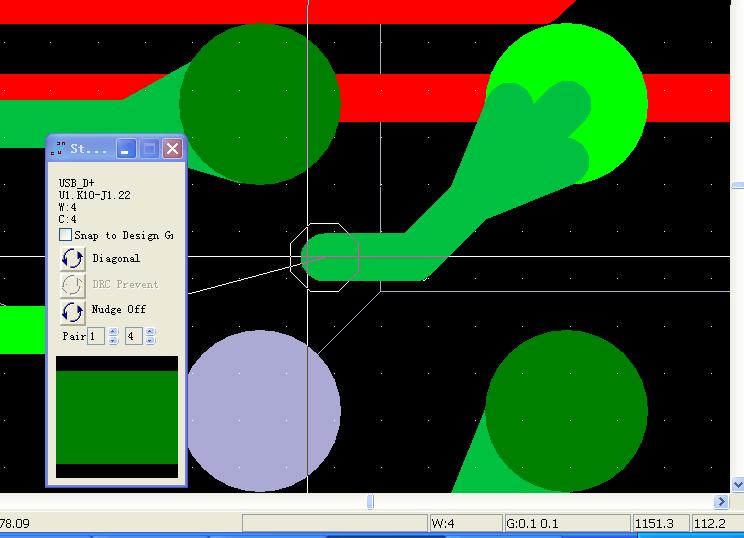

如下图，格点是0.1MIL，DRP下走4MIL的线有时可以走过去有时走不过去为何?

请高手帮忙，先谢谢了

是我哪里的设置不对吗?高手指点一下啦。

你的元件脚距是不是不标准

移动栅格设置的过大.移动量过大.设置到最小试试看.

标准呀，焊盘中心间距都是25.59MIL

肯定是栅格问题 你DRO 之后按栅格走 然后检查

DISIGN GRID和VIA GRID我都设置到了0.1MIL。把SNAP TO GRID勾掉都走不过去呀

焊盘直径多大? 每个 焊盘在不在格点上?

格点改为0.01MIL就好了，还是谢谢各位

说明你的 焊盘还是不对  不是没在格点上 就是直径 不是0.1MIL的整数倍

F3

用f3走线就可以了

旁边哪个灰色的pin脚是电源或地罢,这个间距规则可能设置的不一样

大家努力，楼会更高！人会更充实！

F3什么含意呀?
