LAYOUT过程中有没有人知道这个现象的原因

时间:10-02 整理:3721RD 点击:

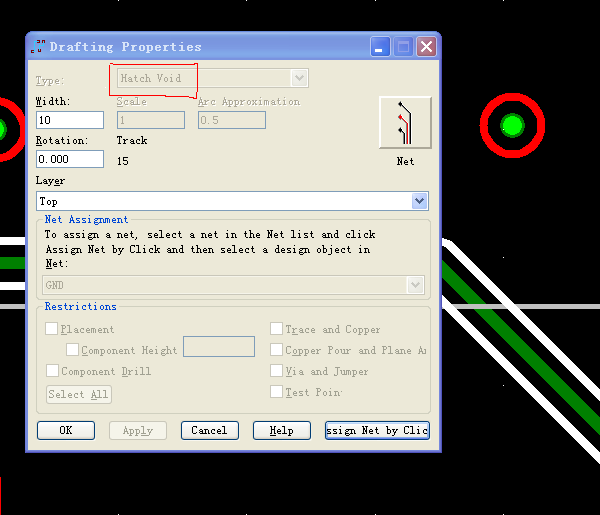

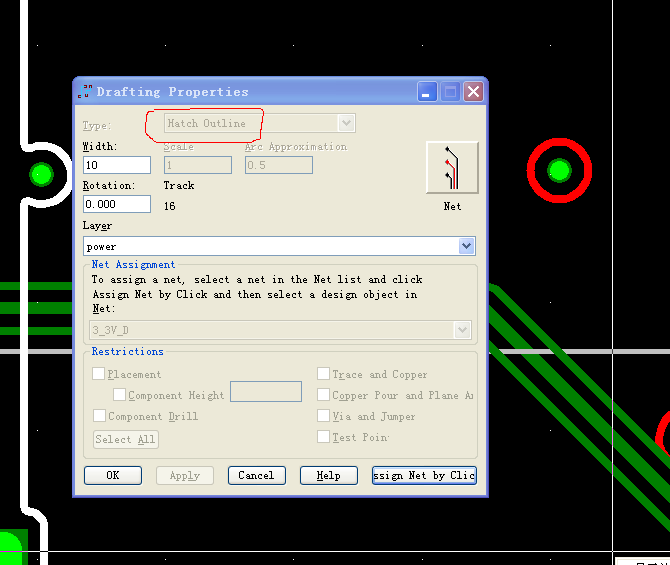

打开一个铺过铜后保存过的PCB设计,此时铜皮已经看不见了,分别打开两个铜皮框的属性,结果分别如下图所示:

为什么图中一个铜皮属性类型Type(见橙色框内所示)是Hatch Outline,而另外一个铜皮属性类型Type是Hatch Void?




LAYOUT过程中有没有人知道这个现象的原因


是这样。

偶没遇到过

是不是你的软件是盗版的啊,关掉,电脑重启试试呢

正常,沒有問題

正常,敷铜信息关掉后不会保存,只保存敷铜区域,可以点View\Net\OK看到所敷的铜

PO一下就好了。
