关于原理图的PART TYPE高级问题！

在原理图的PART TYPE里,PAD PIN数为字母?

如三极管,B,E,C

有人见过吗?

怎么改为数字啊?

谢谢！

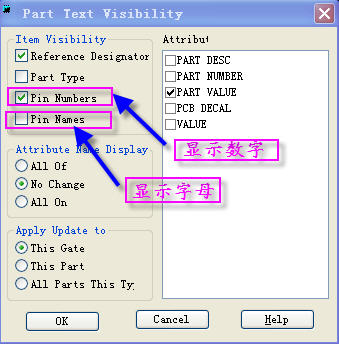

点元件----右键-----选 Visibility----在弹出的菜单里选"Pin numbers"如下图:

右键  没有Visibility?

我是说在原理图的PART TYPE里,PIN number为字母,怎么把这字母B/E/C改为数字1/2/3呀?

我做的一个三极管可以显示1，2，3，也可以显示e,b,c,

在做库里更改即可。

是在PADS LOGIC中吧

可以在元件库中编辑.

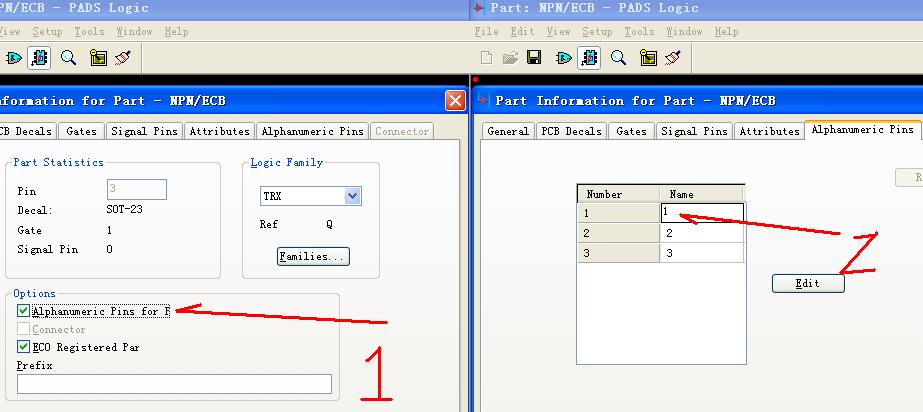

可以在元件编辑中进行.，见下图。把第一个位置的勾去掉就改好了，在第二个位置想显示什么就填什么。

大家努力，楼会更高！人会更充实！
