如何显示PADS中的via?

时间:10-02 整理:3721RD 点击:

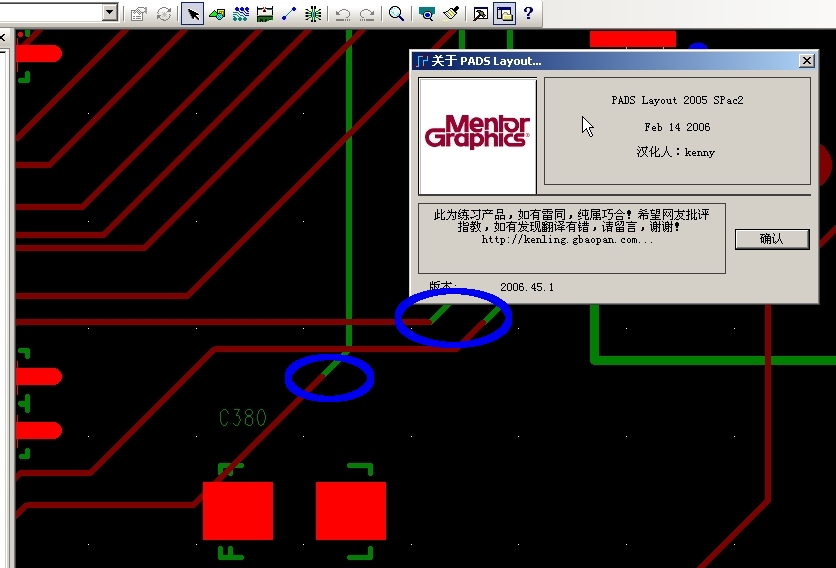

如何显示PADS中的via?如图。篮圈是有一个via的,现在看不见的状态。鼠标所指的框体给出了我使用的pads版本。

谢谢!


另外,再给大家帮助我的时候的一些附加信息,如下图的设置。




你在截图时把最关键的部分丢了,使我不能确认问题的原因。你试一下,直接输入“L1”,回车,刷新一下显示,应该好了

楼上的,不行啊,L1只是换层,不能解决问题。还有其他的办法?

不知道当前显示是哪层,也不知道过孔是怎么做的,这个问题是不可能做分析的。出现这个问题过孔没做好的可能性很大。

当前显示的是top层,top层没有名字的,如第二张贴图所示。

显示任何一层,都不行……

UP UP UP

是PROTEL转过来的吧,因为你的PROTEL没有网络属性所以没有过孔

你发到我的邮箱。我帮你看看。tianyekp@163.com

谢谢大家!

bs1234,这个是公司的秘密,不能外发,对不起啊!

学习中。

   “不能外发”      高手来灌水

这是从别的pcb工具转过来的图,有可能不是看不到via,而是根本就没有via

做一次連線check就知道了..

你把VIA的颜色与其它东西的颜色设置为比较明显的不同就可以了.

这是中间层的走线,过孔焊盘出错的可能很大,这个层设置,与颜色设置也有问题,怎么两个层都设为一样的。所以估计,不是什么正式的文件。

是protel转换过来的文件。转换后,VIA都没有了……

以前以为是显示的问题,是在转换时出的问题。

请问如何解决?

自己up

大家努力,楼会更高!人会更充实!
