要做成这样的焊盘，该如何设置？

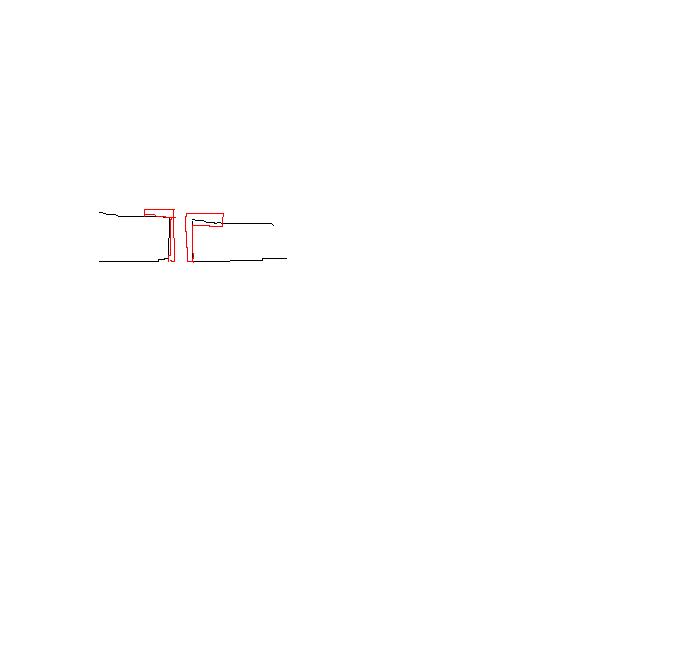

要如图1所示的单面焊盘

就是顶层是有焊盘的，孔的内壁也要有铜，但是背面只是空，没有焊盘

如图2，我将opposite side 设置成和drill size 一样，可以吗?

请问 slotted  这个选项的意思?

SLOTTED,做矩形过孔的时候用到。你把另一面的焊盘设置为0

楼上的  你是说把“OPPSITE SIDE”设置为0?

不理解

一二楼的方法都是可行的，不过要注意此过孔是不能在走线时用到，只有“Diameter”大于“Drill size”才可以存在。同理当运用此过孔时小于“Drill size”的那面就不能走线了。

单面板画法可以这样设定,如果是双面上下都有走线的话,OPPSITE SIDE的设定要稍微大于钻孔数值这样才可以..

有一次，MIC的封装做成这样了，结果引脚插过来焊接不了。

就是说OPPSITE SIDE设置为0和设置为Drill size一样的大小，效果都是一样的阿?

那么的第二个问题，我要焊盘的孔内壁有铜箔和没有铜箔，要怎么设置呢?

 slotted 设置是么意思?
