请教3个问题 大家帮忙看看

时间:10-02 整理:3721RD 点击:

1. POWERPCB的特殊焊盘制作 铜皮可以画成随意的形状 但是好象钻的孔只能是圆形的 请教下大家能不能改变焊盘钻孔的形状?比如作成方形钻孔?应该怎么操作?

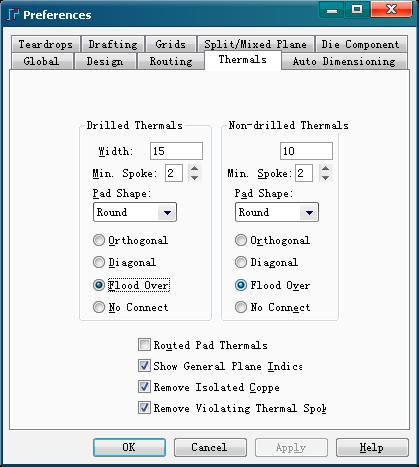

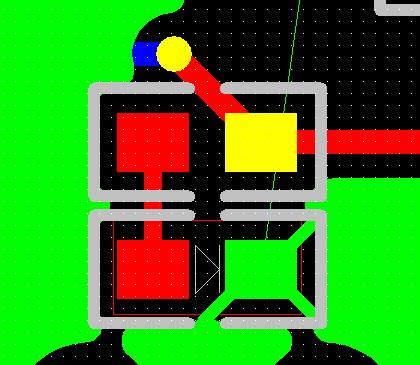

2.如图1设置,为什么灌铜的时候还是出现热焊盘,而不是完全覆盖?效果如图2所示

3.POWERPCB能单独打过孔吗?就是连接2层板上下两层地的那种过孔,没有导线连接的,如图3下方蓝色孔所示





1,没见过方孔,好象钻刀钻出来的都是圆的.

2,你需要将pad shape里所有形状的pad都设成flood over才行.

3,先打一个有导线引出的孔,然后复制这个孔就行了

1、一般都是用CNC钻孔,而且一般是圆的或槽形的,方形的孔比较难加工,当然,非金属化的可以使用模具冲。

2、Routed Pad Thermals要勾上,其它shape也要选flood over

3、过孔一定要连接网络。如果不连接的话,那就做成零件。

3.点选NET,按右键的ADD VIA ,即可单独加VIA.

上面的老兄说得对.

tongyi

问题1:如果过孔中有沉铜的话好像就不能做成方孔了,如果过孔内不需要沉铜的话就做一个热焊盘然后在中间做任何形状的的板框就可以出现任何形状的过孔了;

问题二:Routed Pad Thermals要勾上,其它shape也要选flood over就可以全覆盖了;

问题三:点一个过孔,然后右键选择NET,按右键的ADD VIA ,即可单独加VIA,或者在ECO下复制过孔也可以。
