急!如何在一个大焊盘上打4个过孔?(图)

时间:10-02 整理:3721RD 点击:

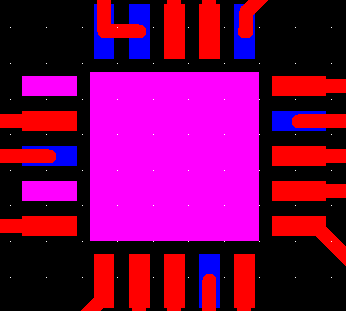

如图,怎样在图中的大正方形焊盘上打四个过孔?我使用选定-右键-add via at smd只能打一个过孔

pads layout+pads router

高人快露面,很急

pads layout里,DRO,选择网络,右键,ADD VIA,想加几个加几个。

问题是我要在焊盘里面打孔啊,按照楼上的方法打不了,违反间距

焊盘有没有网络?加via要网络

中间焊盘一般都是GND网络的。如果没有网络设它为GND。再add via就可以了。

按照楼上几位朋友说的去做了,可以打过孔了,可是要关闭DRC才行,而且在ROUTER中打出来的过孔在PADS LAYOUT中居然没显示?!中间还是一个正方形焊盘!何解?我怀疑是哪里出了问题,可是又找不到

在PADS ROUTER中加过孔就出现这样的情形,图中灰色的引脚焊盘就是GND网络

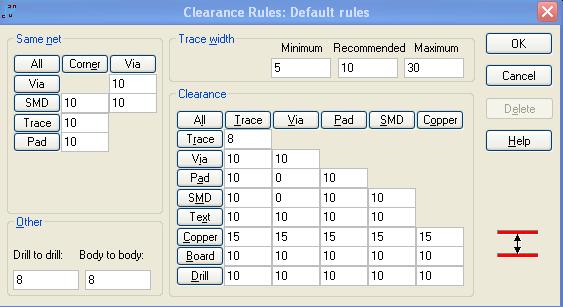

接8楼,我已经把设计规则里面的PAD与VIA的间距设置为0,SMD与VIA的间距也设置为O,见下图

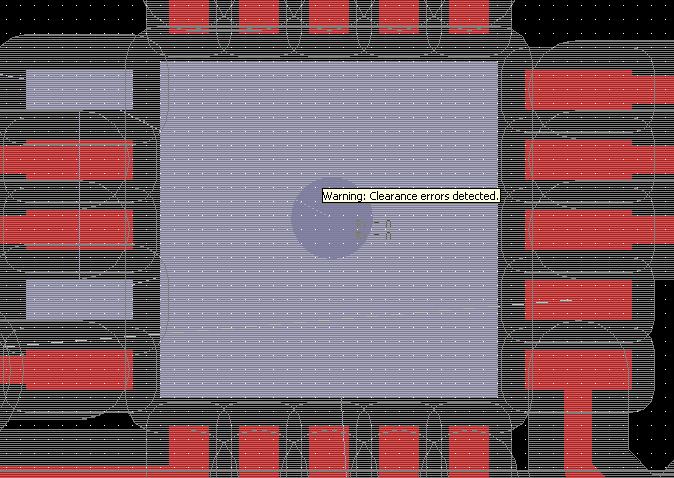

然后在PADS LAYOUT中打开DRP,右键-select nets,选择GND网络,点右键-add via,就依然加不了,仍然提示间距错误

再然后我把9楼图中的same net方框下设置PAD与VIA的间距为0,此时是可以在DRC状态下打过孔了,但是打完以后依然在layout中不能显示,仍然只是一个焊盘,看不到过孔,郁闷

在Layout里走一段线,打一个孔就可以了

怎么打呢,我就是打不了啊,要在焊盘上班打过孔啊

在Layout中走 关掉 DRC 打及可

大家努力呀,越高越好!
