迷茫中！那位看看，谢谢！

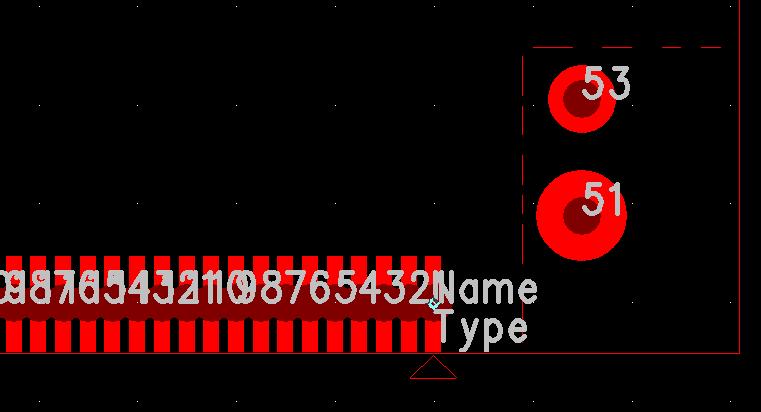

关于pads的几个问题迷茫中！那位出，谢谢！ 1 该图是cf卡的封装，51是上螺丝用的固定孔，和焊盘怎么区分，要怎么设置。 2 为什么我选的长方形焊盘中间有个圆形的焊盘，是我那里没有设置正确吗?

1.螺丝用的固定孔是否是指不需要金属化此孔，不需要的话你可以把drill size设置为比焊盘尺寸大2. 怀疑是不是你的drill size不为0

 我想要的是个钻孔，但是我不知道在哪里设置什么，只是放了个焊盘。

１．我在想你的焊盘是怎样放在扳子上的呢，首先要建成库才行，另外孔径是多大呢，焊盘多大呢，是金属化呢还是非金属化孔呢，这些问题都清楚吗?如果不清楚就需要和客户沟通了，怎么能随便放个焊盘就行了呢?

２．无论你选的是何种形状焊盘中间都会有一个原形的盘，如果你不想让他比方型的大，你就把孔径和盘设的小一点就行了
