分享个PADS作品---百兆以太网交换机

刚完成不久，硬件还没焊上去，软件也准备有了，不过这都是师傅的。

这板子是六层板，俺花了一个月才完成的。从一点都不懂到布完成这么多线的板子，自己都觉得不可思议~``呵呵

上图：

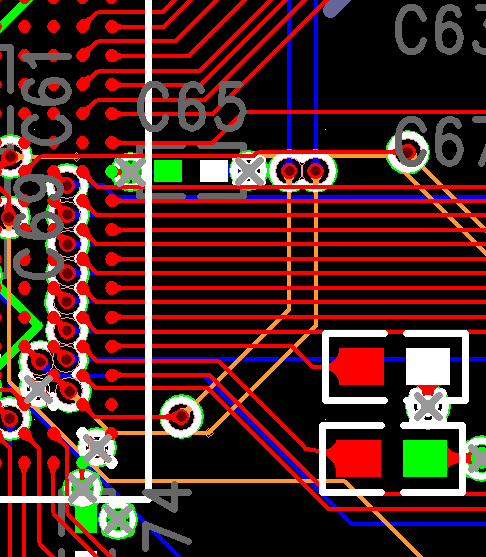

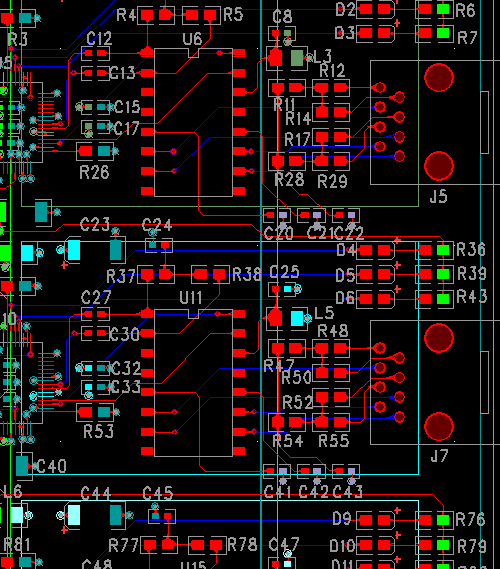

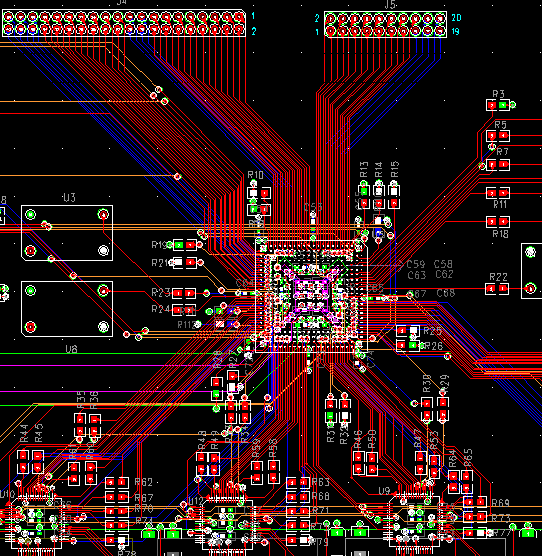

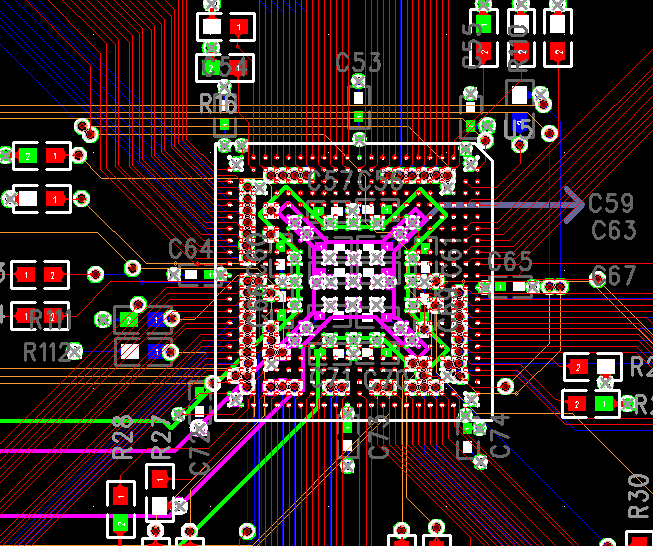

整体效果图

`````不能上传本地图片。

芯片列表：

U1       OSC
U2       XCF04S
U3       MAX3221
U4       MAX812
U5       LXT972A
U6       H1012
U7       W77LE58P-PLCC           >> LXT972A
U8       XC2V1000-FG456_2
U9       MAX3221
U10      LXT972A
U11      H1012
U12      MIC29301-3.3BU
U13      MIC29302BU
U14      LXT972A
U15      H1012
U16      OSC
U17      OSC

我还不懂得编软件进这板子里`````

晶振低下有走线，另外，电阻离晶振输出有点远。

妈的，标题党，要整整点实际的。那么多空地方你们老板就同意洗板了吗?

线都一样粗吗 太松了吧

请教你的扇出是软件自动扇出还是手处理动扇出的呢

学习了

谢谢

LS：线是手工布的，问：扇出是啥玩意

板子是比较大的，已经确定面积了，布局当然松点

我们都是把四层变双层的,你们老板大方！

是设计阶段,还没生产,不知有没有市场...

从一点不懂到布完，花了一个月时间，强！

这精神不错！

我也是新手，问个问题，为啥线都那么细呢?
