三星 s3c6410

时间:10-02 整理:3721RD 点击:

S3C6410三星规格书上推荐层布局是(LAY1---S1   LAY2---GND  LAY3---S2    LAY4----S3  LAY5---POWER  LAY6---S4)

这款IC pitch 只有0.5mm,必须采用盲埋孔出来,如果采用一阶盲孔(V1-2)这样就会打孔到第二层,而第二层又是地,所以需要调整层定义

LAY1---S1   LAY2---S2 LAY3---GND   LAY4----POWER  LAY5---S3  LAY6---S4)这种布局不是很放心呢,各位达人是怎么层定义的呢?

我就是这样做的。

调试出来过EMC会不会有问题,板子跑起来稳定不

朋友们我也做这个,可以加我聊714031617

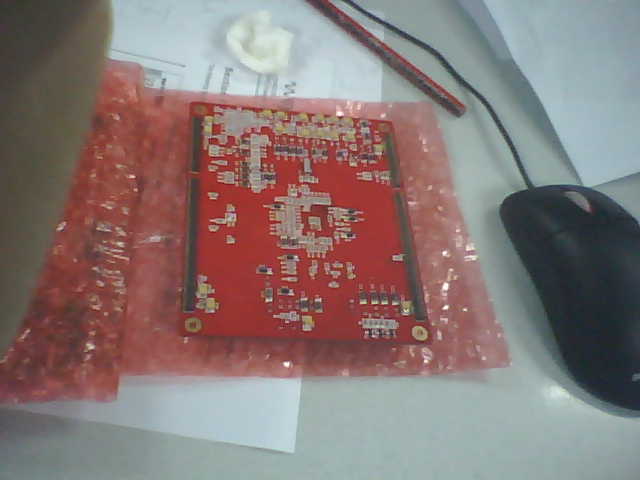

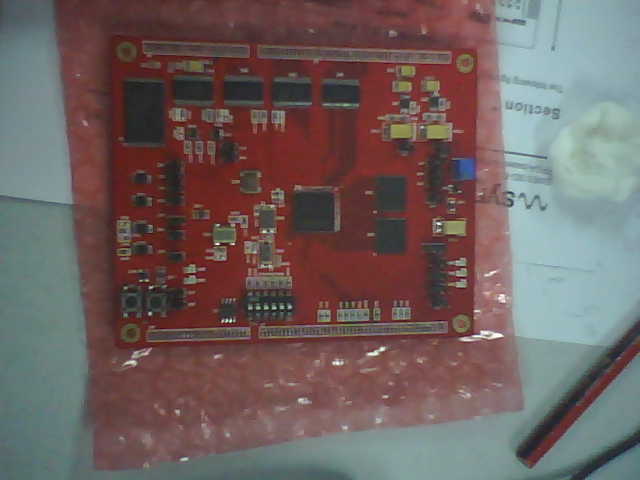

我画这个,现在板子跑起来很稳定,

我不是你们这样做的,但板子跑起来很稳定




QQ:441352500
