如何设置PAD,VIA的阻焊大小

时间:10-02 整理:3721RD 点击:

请问你们有用过吗!比如PAD为1,阻焊设置成2怎么设置的呢

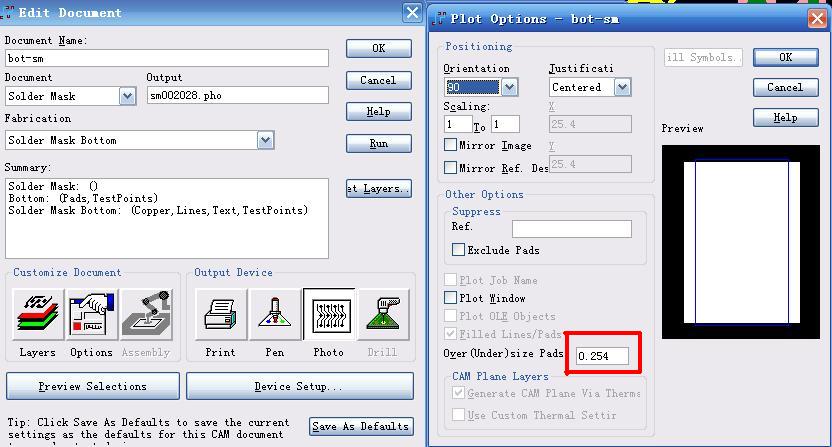

在上图中的红色框内的数字修改

这是在输出gerber文件时的选项

好的谢了.....

对了...阻焊一般比PAD大多少..比如你上面写的是0.254,是指每边还是指总的...

还有一个就是做刚网层是比PAD小多少的...谢谢!
