PADS2007中的Via Patterns怎应到设计中

PADS2007中的Via Patterns功能怎样在设计中使用，

等待

等呀等呀

 我也想知道。顶起来

经过几天的努力,发现了怎么用了,请看:

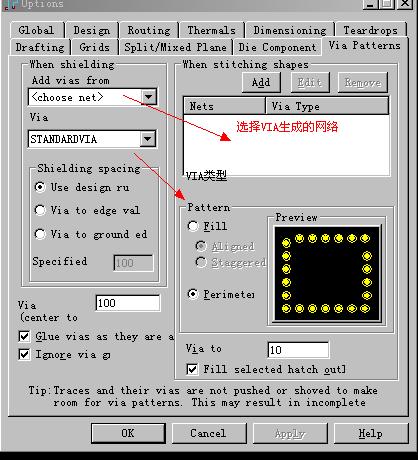

二:

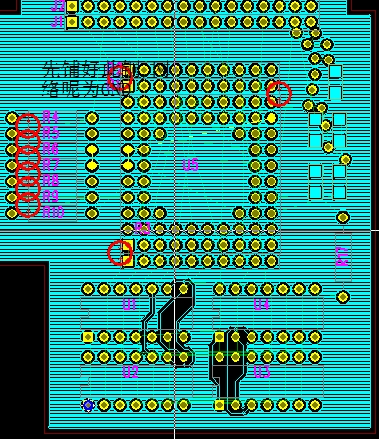

此选的网络为我铺铜的网络(GND)

其实此项功能主要是用来防干扰的,继续看下去就知道了

其它的自己试试就知道了,

三:

再回到画板介面

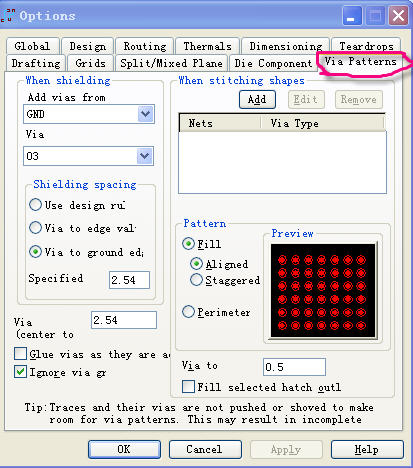

选择你要增加"VIA PATTERNS"的网络

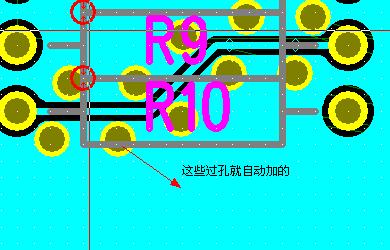

右击出现add via shield 后出现如图

还有其它的设置自己试试也就知道了...如有不懂的请加395324275

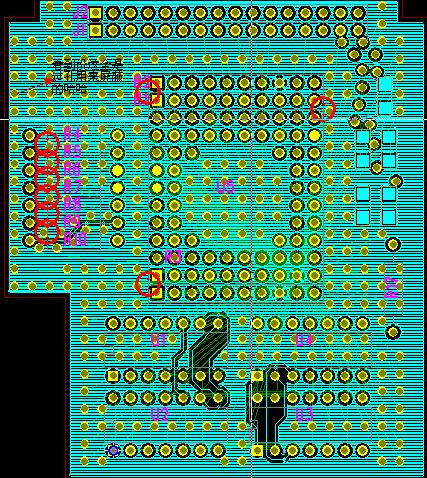

还有一种就是选择大片铜,后点右键点via stitch 生出现如下图所示的
