POWER PCB中遇到的几个问题

请教高手们几个问题:

1.POWERPCB中怎么单独设置大电流电源铜膜走线的厚度?

2.POWERPCB中怎么设置某一区域不上绿油呢?

3.POWERPCB在哪里设置过孔开窗与不开窗呢?

先谢谢你指导.

1.在规则里面有网络设置，可以设置单个网络线宽。

2.不上绿油，可以在阻焊层画线，我是这样做的。

3.不清楚。

谢谢xfcy

1.你说的是设置线宽,我想请教的问题是怎么单独设置厚度

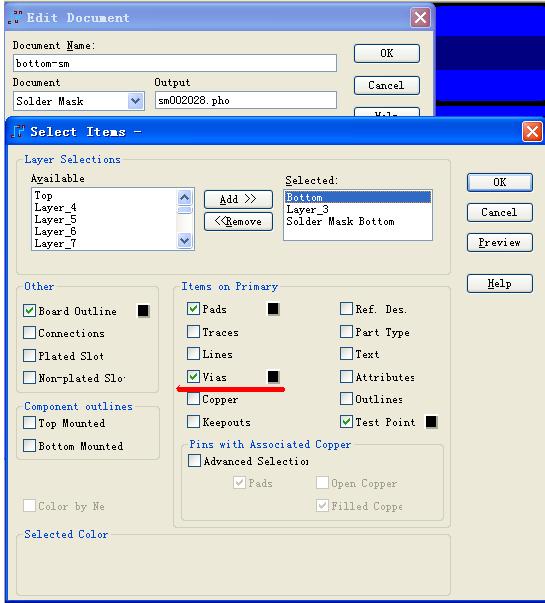

看看下图，别的不说了

过孔开窗与不开窗在出Gerber里面设置就行了。

是的

谢谢各位

怎么单独设置铜膜走线厚度使大电流的走线不上绿油还是不明了,望各位指点

在阻焊层画2D线或画其它图形后,相应的图形下的铜皮就不会上油对吗?

lixuejun_2:

在阻焊层中选择过孔,则开窗,不会则不开窗对吗>?

小编，我有点不明白，增加电源布线的厚度，效果和增加走线宽度有不同么?

为什么要单独增加厚度呢?

增加走线厚度好象是生产时使用的铜箔厚度决定的把＾＾＾,印象中不能单独设置的啊
