请教PADS高手,如何将铜皮以网格方式导出Gerber资料!

时间:10-02 整理:3721RD 点击:

各位新年好:

             本人在使用PADS2007时,有一个小问题想请教高手!   PCB原文件线路层铺的是实心铜皮, 要怎样设置才可以将铜皮转成网格导出Gerber文件!

我已经在Grid里设置网格了,而且在Pads2007软件里也显示有网格了,但导出Gerber资料再调进CAM软件,怎么还是铜皮啊?  请高手帮忙指点! 谢谢~!

                                                                      祝大家新年快乐!

hhsxcsccl@126.com            19215635

GRID 里COPPER 的 GRID 设置值要大于铜皮的外框。

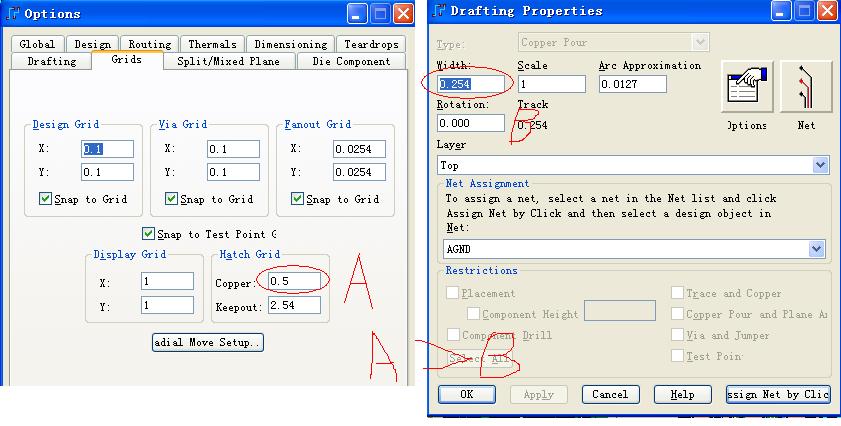

如下图,A的数值大于B即可。

dui

COPPER 的 GRID 设置值要大于铜皮的外框,是什么意思?我现在是把grid改大了,flood的时候是网格,但是自己画的铜皮还是实心的,不是网格!



反了,应该是铜箔格点设置小于铜箔线宽,显示和GERBER即可为实心铜皮。

顶贴排序

A>B是删格,反之是实心铜。
