关天自做“Part Type”的问题

自做一个"DB25"的插头，发现添加引脚时其引脚很短，而查看别人做的，其引脚很长，
请问是怎样做出来的，如果用“2D Line”画出来是否具有电气特性呢?
还有就是引脚标号，如果在元件信息框里定义引脚名称，那么画来的元件脚编号就会重复显示，元件信息框里的“Name”一定要定义名称吗（红色圈那部分）?

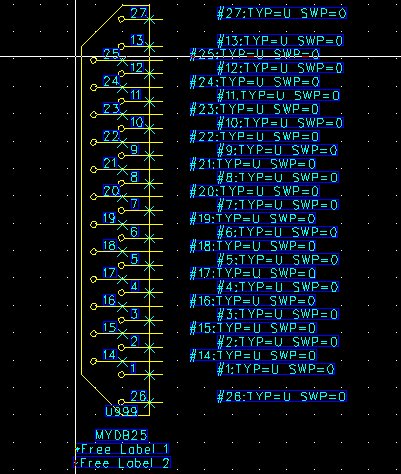

自己画

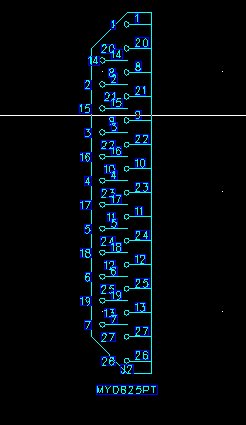

别人画

用2D Line 加长引脚

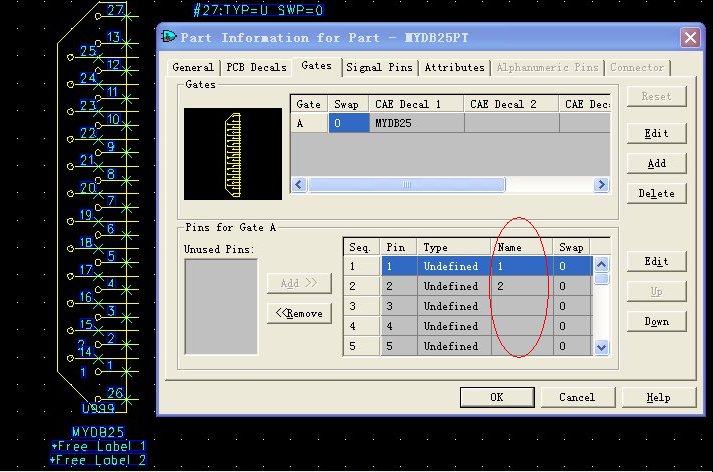

红圈里是否一定要定义

按照别人的画94了

可以把引脚的类型修改为long等，或者，自己画PIN的封装，想要多长就可以有多长
