POWERPCB 出CAM文件时NC DRILL 层的问题.

POWERPCB 出CAM文件时NC DRILL 层的问题.

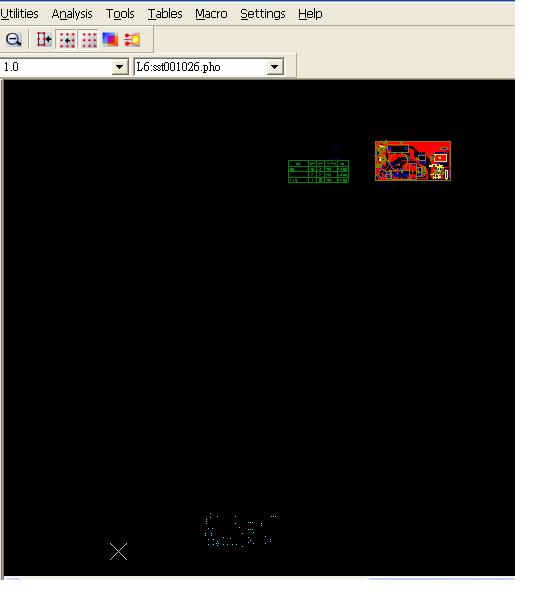

在CAM350中无法同其它层对齐,原因是POWER PCB中出CAM时没法出到板框线.不知大家是怎么做的.

好象是对不齐的，我是不管这些问题的，PCB厂家会解决的。

嗯,不理也可以,如果想搞好它有什么办法啊

不好意思没试过，而且CAM350我不熟。

首先你在POWERPCB里要把Board Outline选项勾上,导出Gerber后在CAM里再对齐,操作如下:
Edit/Layers/Align ,然后先在某点例如A的地方点一下左键再点一下右键,然后到某点例如B地方点一下左键再点连击两下右键,在出现的对话框点OK,那么B点会向A点对齐.
其实这些工作不做也是可以的,直接发给工厂就可打样！

谢谢楼上的，，我已经试过了可以的

5楼的兄弟,其它层是可以这样搞定的,NC层选不到板框,有什么办法.

不知道以哪个为基准点，我只打开一层，然后按Edit/Layers/Align，然后先在某点例如A的地方点一下左键再点一下右键,然后到某点例如B地方点一下左键再点连击两下右键,在出现的对话框点OK。结果，这一层与其它层的相对位置还是没变和没通过这个操作一样。

以下是引用仇伟军在2005-5-13 13:37:23的发言：5楼的兄弟,其它层是可以这样搞定的,NC层选不到板框,有什么办法.

不是有drill drawing层吗?那里有明确的钻孔"十字架"选同一个钻孔对齐就好了

以下是引用zyj_hb在2005-5-13 13:58:21的发言：

不知道以哪个为基准点，我只打开一层，然后按Edit/Layers/Align，然后先在某点例如A的地方点一下左键再点一下右键,然后到某点例如B地方点一下左键再点连击两下右键,在出现的对话框点OK。结果，这一层与其它层的相对位置还是没变和没通过这个操作一样。对齐是不同层之间对齐,同一层是一个图,怎么对?

谢谢sence

thank you！

我的意思是就每一层要有一个基准点。试了一下，最好是选outline的一个角作为基准点。并不是所有的图都可以作为基准点。

我所用的环境是cam350 v8.0

DDDDDDDDDDD

在出GERBER时有一个选择坐标原点的选项，每层都在EDIT》Options》选择OFFSET，且X，Y值设置一样，就可以
