pads layout中如何测量导线长度？（图）

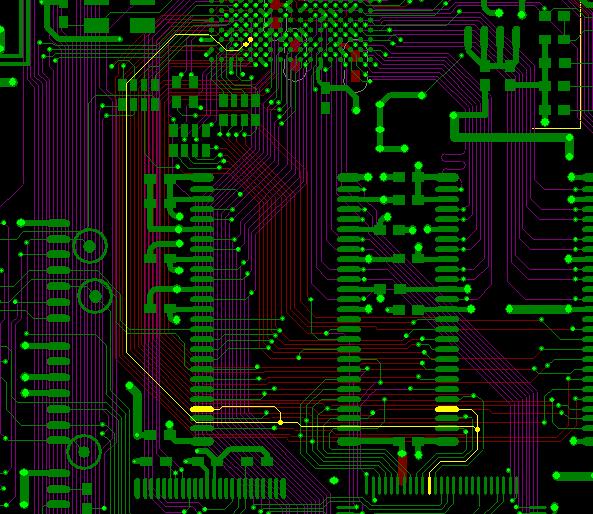

如图所示，我点右键选择select nets然后选中图中的net,但是图中黄色的net连接了好几个引脚，点右键properties显示的长度也是全部引脚之间的导线长度，我只想测量其中任意两个引脚之间的导线长度，应该怎么测量?pads layout 2007

select pin pairs

还是先设置pin pair吧。

不然pin pair也不是自己要的那一段也不一定。

他的pin pair目前没有找到什么好的规律！

选择任意，左键选择要测的铜轨部分段，按“F5”选中，看属性

按“F5”选中

你可以加线网络的方法。也可以删器件的方法
