orcad网表导入pads layout遇到问题（图）

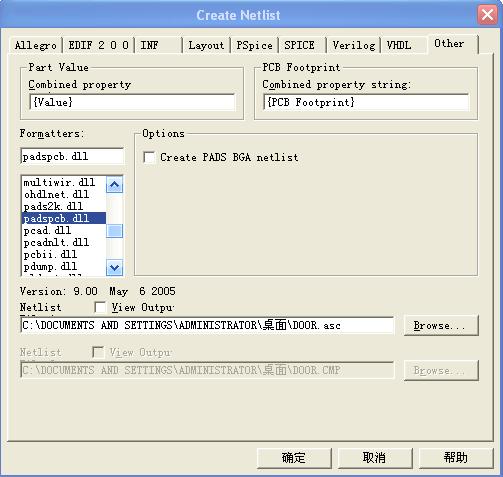

用orcad capture cis 10.5设计的原理图文件，生成网表的设置图如下：

上面的设置应该没有问题吧?

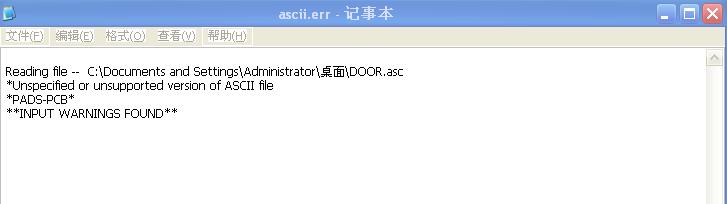

OK，现在已经生成了网表，然后打开pads layout 2007，点击file-import，导入网表文件，这时候问题出现了，弹出ascii.err,具体内容如下图：

*Unspecified or unsupported version of ASCII file到底有没有影响呢?可不可以忽略呢?

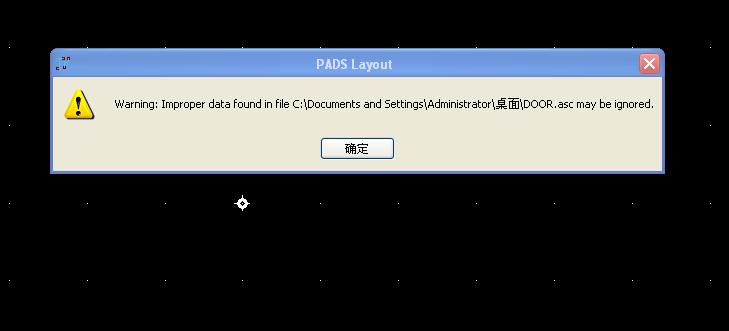

接着就弹出下面的画面：

高人指点一下，以上弹出的这些提示有没有大碍呢?

orcad网表导入pads layout遇到问题（图）

有没有针对以上出现问题的解决办法呢?

前面两张图片是导入过程中的正常提示

Unspecified or unsupported version of ASCII file是什么意思呢?

door.asc may be igroned难道没问题吗?

这两个问题没有关系了。文件能完全导过去就行了。

请选PADS2K.DLL试试。

正常提示，没有少网络就可以了，只要不出现Error就可以的。
