pads2007新问题

时间:10-02 整理:3721RD 点击:

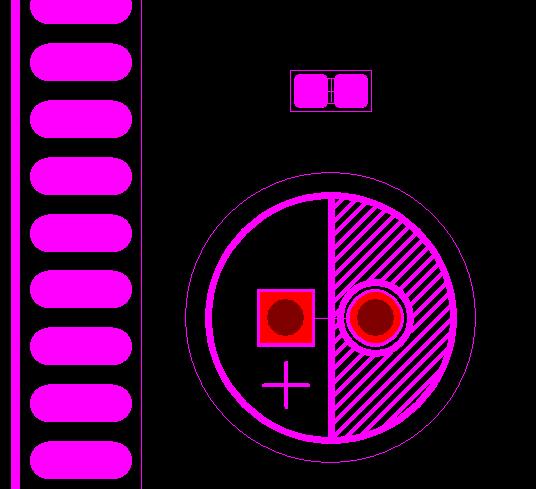

大家可看到我的粉红色是mask,为什么插件的没法显示出来呢?(插件脚我也有做上mask)

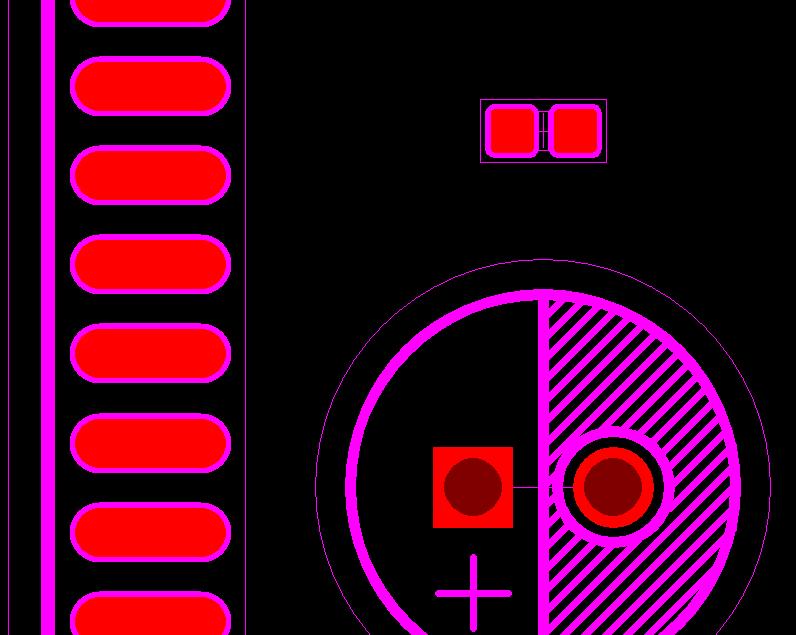

这是先选中mask那一层,然后再切换到TOP时显示的结果,要是一移动画面或是缩放屏面就成为上图一样,请问这是BUG吗?

刚入门不久   非常关注这个问题   所以请教  如何使我画好的板也显示出MASK效果呢  谢谢

这不是BUG,是PADS的特点。

我也有碰到过这个问题,楼上说是PADS软件的特点,我认为是缺点。因为这在走焊盘间距太小的线时,容易短路。99就没这个问题。

规则设好了,你的间距小就不让你走线了

mask根本就不用你去做。建议你还是多看看书吧。你还没有真正了解pads.

我们做mask就是希望在不同的器件中给不同的要求,原因有:1。对于一般的器件可能就是单边3mil就可以了,但对于一些小间距的可能就需要在2mil。2。便于设计人员在布线和检查时查看。3。有一些设计中我的mask开窗可能比焊盘要小一些。

要是用它自己的功能产生mask那么全部都一样,没法进行单独控制。并非我们不知道这个功能啊!

pads里面就不用去设置MASK焊盘。

还没有这么用过,今天一用还真是这样。个人觉得,这种检查还在CAM软件里比较直观。这种封装建起来也要多此一举。

PADS2007的元件属性里已经可以设置阻焊层的放大,缩小量了。具体有教程介绍。

没错pads是可以这样设定的..

该多了解pads 应该是兄弟你,你还没有真正了解pads.
