拼板问题,高手清帮忙解决

时间:10-02 整理:3721RD 点击:

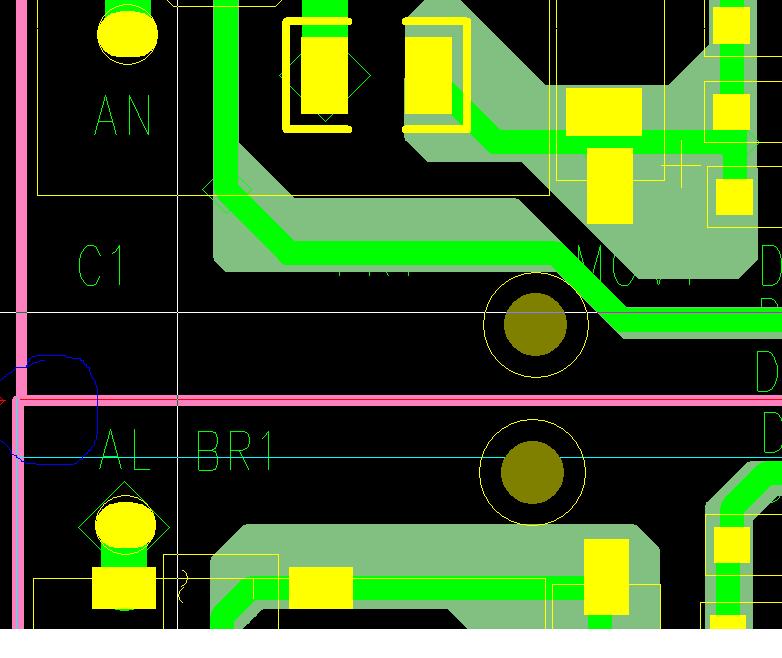

如图片蓝色圈圈。

同一个板子,要做成拼板,就是两个一样的小板拼成一块大板,

我是把整个板子复制后,然后再旁边粘贴,可是外框佬对不齐,如图,有什么好的办法吗?



这种事,给个单件交给供应商去做,注明要求即可

这么简单的问题?

导出Gerber用CAM350拼

  知道的多多顶出方案来

以前是去掉board outline,直接用2D线画框,然后告诉生产商按那两个2D线拼板就行了。有必要的时候可以给他们画张草图说明一下。

以前两个不同的板子才想去拼板,好像你两块相同的板子没有什么必要拼板吧?都是按面积算的。

没有得到答案

把栅格设小一点。就可以移到相平的位置了。G0.~~~~~1

看我图的就是把栅格设为0.005,平移至2d辅助线重合,可是放大后还是可以看出来,

老大说不行的

选中抓取栅格

最简单的办法:改删格!比如你板子长10CM,拼板间距0.3mm,那你就把删格设置成100.3mm就可以了

应该是你的原点设置有点问题,重新设置原点的位置,譬如是你的原点在板框左下角的中心,再把删格设大点,那样应该会解决问题
