制作多个逻辑单元的元件时遇到的问题

时间:10-02 整理:3721RD 点击:



如果我要做一个包含6个非门逻辑单元的元件,每个非们是2个管脚,加上电源和地总共应该是14个管脚,7号是地,14号是电源,有2个问题:

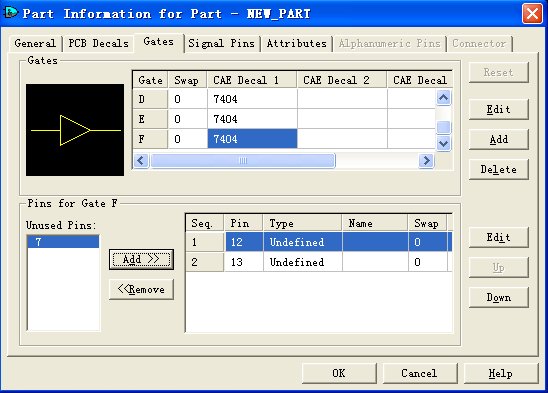

1.我从第一个非门开始给管脚编序号,中间跳过7号,最后一个非门是12、13号,然后回到那个编辑电气性能的表格中看,没有用到的管脚只有7号,没有14号,这样我使用这个元件时不就少了1个脚吗?请问怎样才能让14号脚显示出来?


2.怎样才能使画电路图时让7号连到地,14号接电源?就是说做这个元件时如何设置?

这个问题不用问吧,直接打开一个PADS原带的CD系列(CD4011)一类的,看看不久明白了!
