R G B信号走线的理解

时间:10-02 整理:3721RD 点击:

有关R G B信号走线的理解,找到的一点资料上这样说:

     2 HSYNC、VSYNC 必须绕在一起, 视情况包GND.

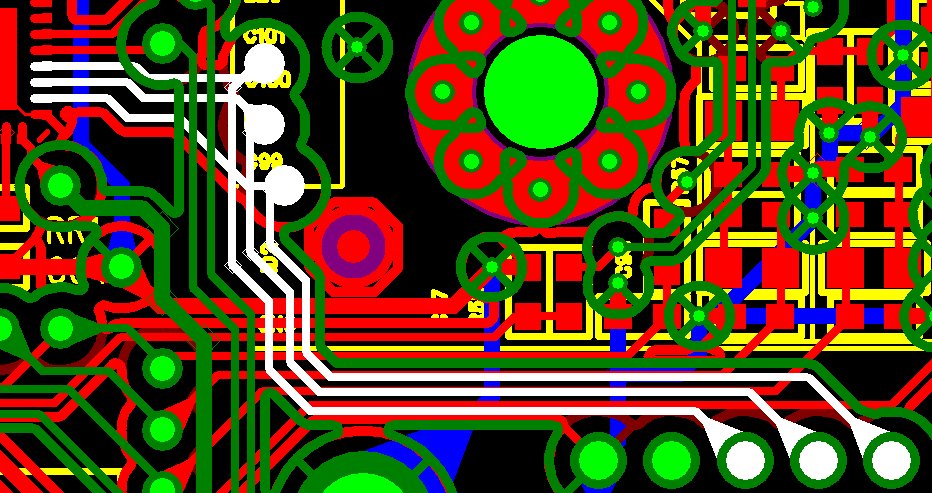

我之前自己的RGB走线情况如下图白色高亮所示的。请问:

1,什么叫“绕在一起”,什么叫做“跨切割”?

2,PADS中如何包地操作?谢谢!



关注中

R G B走线不打孔才好吧!

1,什么叫“绕在一起”,什么叫做“跨切割”?

2,PADS中如何包地操作?谢谢!

谢谢!

1,绕一起不知道是什么意思!

   我想是 为了等长吧!他的信号应该是 模拟地 注意的包络“地”的选用!

  跨切割是对内电层说的,不要跨越两个不连续的平面!

2.没有用过PADS不知道如何回答!protel中有这功能!



谢谢楼上的!还是不太明白你的表达:

他的信号应该是 模拟地 注意的包络“地”的选用!

以上那句不知道是什么含义?能说清楚一点?

我知道protel中有这个功能,才想知道在PADS中怎么操作的。不知道有这个功能?有的话,如何操作?

RGB信号线走线不是特别讲究,保持足够的间距,包地一般没有必要.

参考层平面要保证完整,最好是地层.以免引起干扰和EMI问题.

VGA的地要特别关注.外壳地和信号地不要混在一起.

长见识了

RGB随便走没要求这么严格

PADS中如何包地呢?

没什么要求,随便走走就可以了

R G B输入不能交叉,且要包地,并且不能有其他的信号线穿过,如:音频线,cph1,vcom等等,只有这样做才是做理想的。

谢谢楼上的,能详细说说?
