PADS2007中，PADS Layout能导出网络表吗？（已解决）

PADS2007中，PADS Layout能导出网络表吗?

Protel中的PCB编辑器里面，可以由PCB文件产生网络表的。不知道PADS Layout能不?能的话，如何实现?谢谢！

我用2007导出，在2005导入。

同样的问题啊,有谁能解决这个问题啊

XFCY，您说的导出，是导出一些ASC或者DXF或者Pro/E支持的emn格式文件吧?

能导出网络表文件吗?导出的ASC不是网表文件呢。

是这样的网络表吗?

protel99里面有这个功能呀?我还没有用过，怎么用呢?

XFCY,正点！说到点子上了，就是这个了！马上去试一试！

试一试的结果：

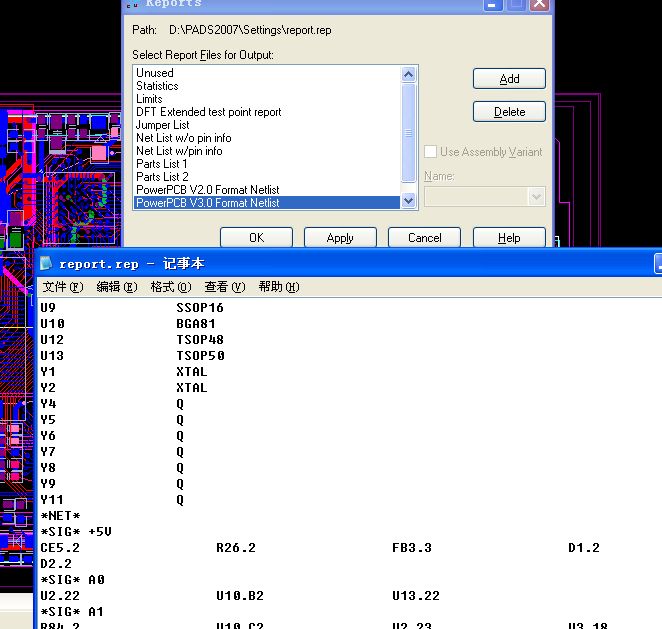

1，在report中选择Netlist导出的应该是网表文件，但是导出的是后缀为.rep格式的文本文件，我把后缀修改为.asc格式，再在Layout中导入，还真导入了一些电阻电容，由于我库里没有对应的一些封装，所以只是把一些电阻电容导入了进来。

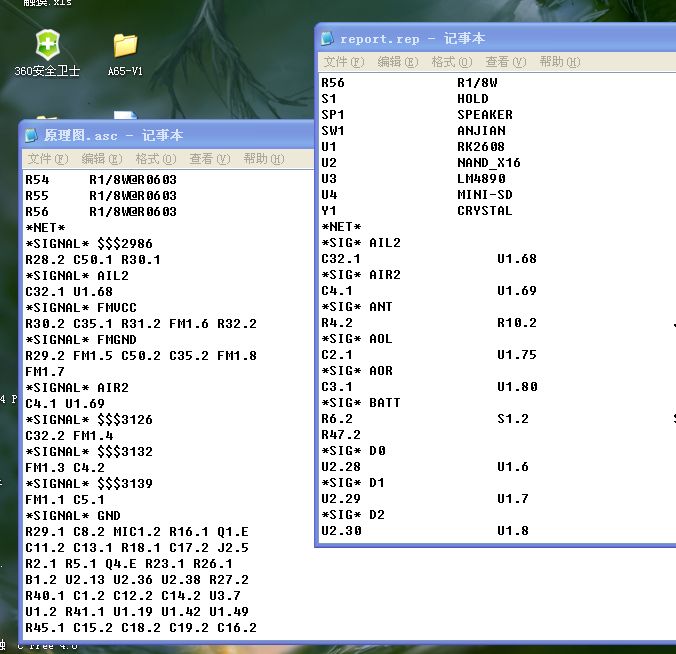

2，我再直接导出一个.asc文件，跟.rep文件对比，初步发现rep文件似乎是.asc文件的子集。

总之，5楼xfcy的结果就是我需要的结果吧！以后有时间再继续跟踪这个网表文件的细节。

AD6.6中的如下图，至于99SE，很久没有用，以高版本的AD6.6为例子，如下就能导出网表文件。

更新一下：

以如下的为例子,在LOgic中，生成POWERPCB的网表是“Logic0.asc”，相关内容如下：

*PART*       ITEMS
J1      AMP1-10@AMP1-10
C1      CAP-CK05@CK05
C2      CAP-CK05@CK05
*NET*
*SIGNAL* VCC
C1.1 C2.1 J1.1
*SIGNAL* GND
C1.2 C2.2 J1.4 J1.10

而用5楼XFCY提到的PCB中的网表内容如下：

怎么后者的信号管脚编号都增加了1?

我用2005试的，结果不是你那样的。

谢谢xfcy！不知道我的2007怎么就不一样了……

我也在用2007,看来又学了一招了

高手,今天又学了一招..
